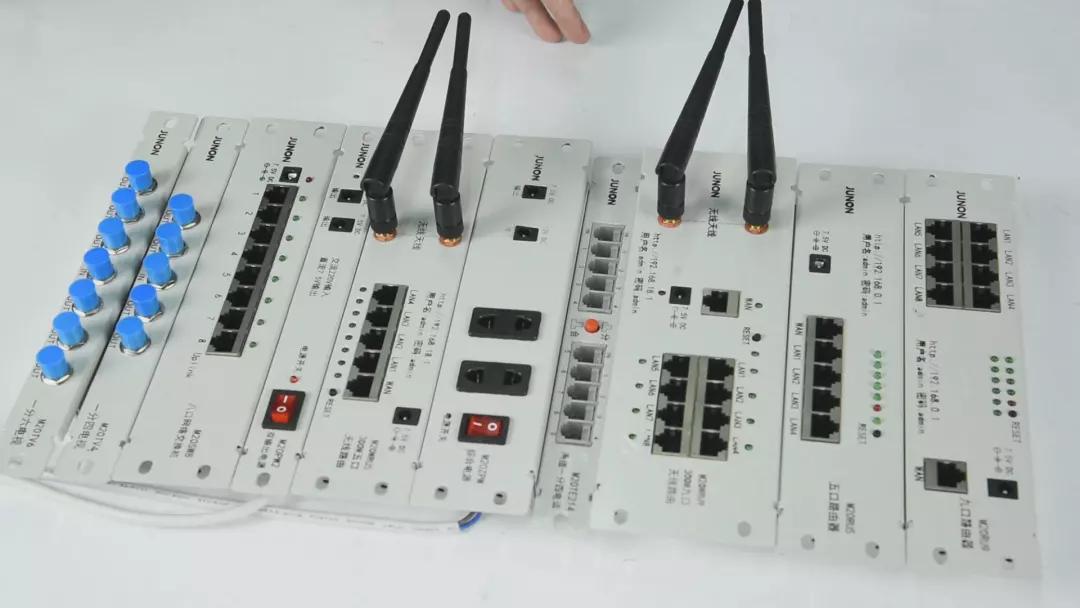

      模块的搭配犹如选衣服，根据自己的风格和身材，自由选择。俊朗电器推出的V20多媒体布线箱，共有十款模块。

      各模块用途不一，用户可根据自己的实际情况，搭配适合自己的模块。或者有一些选择困难症患者可以购买俊朗已经搭配好的组合装。

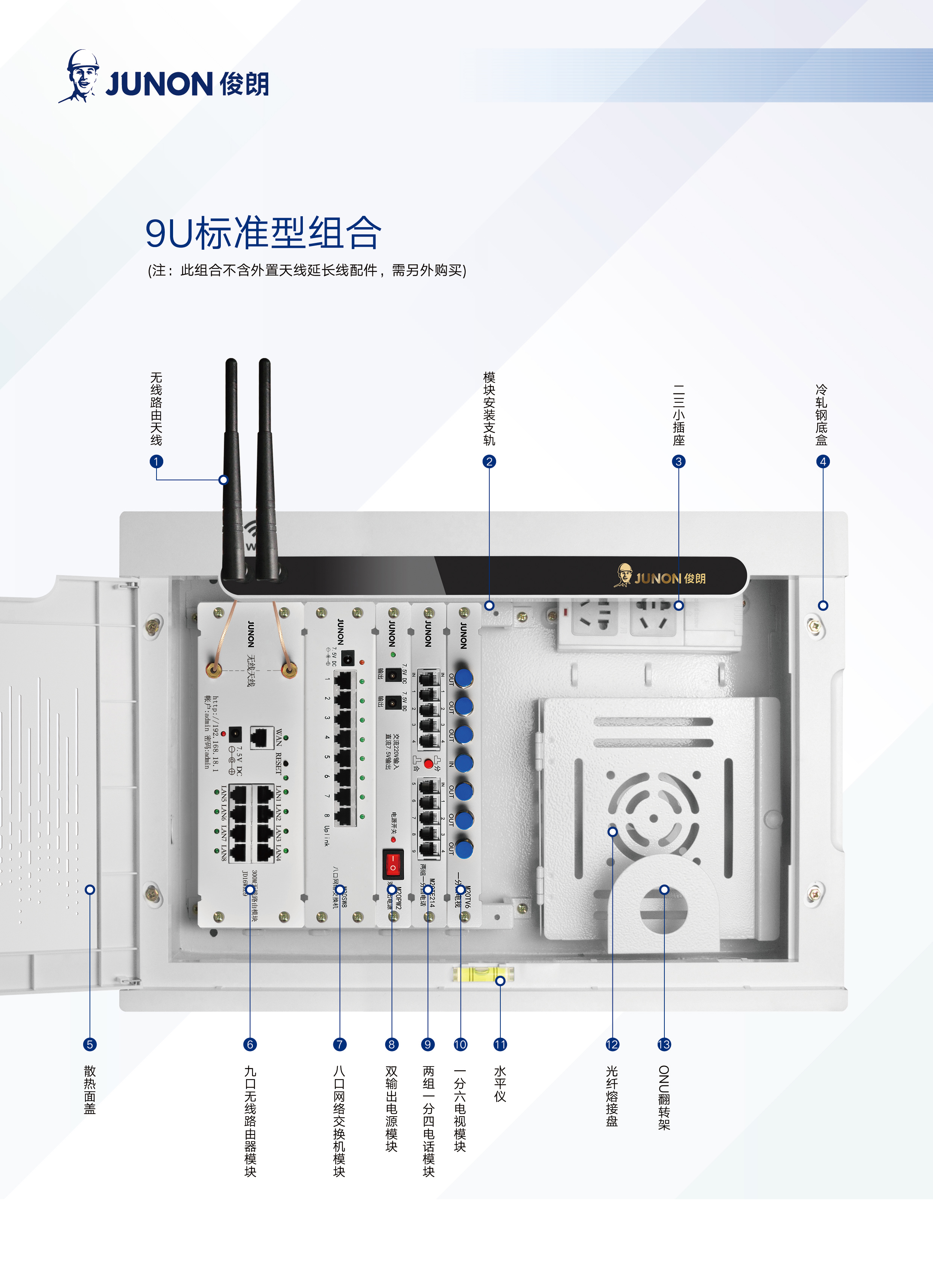

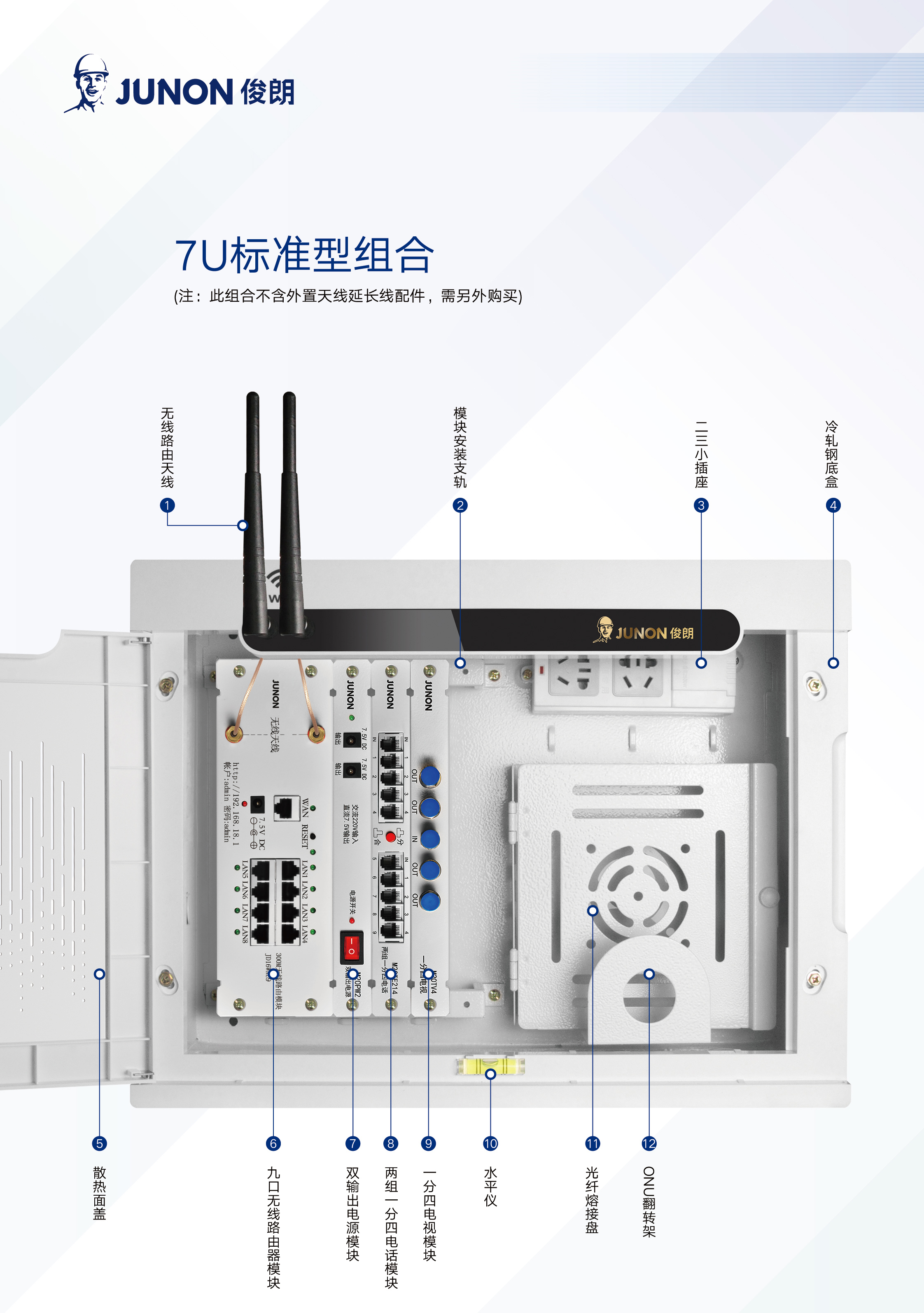

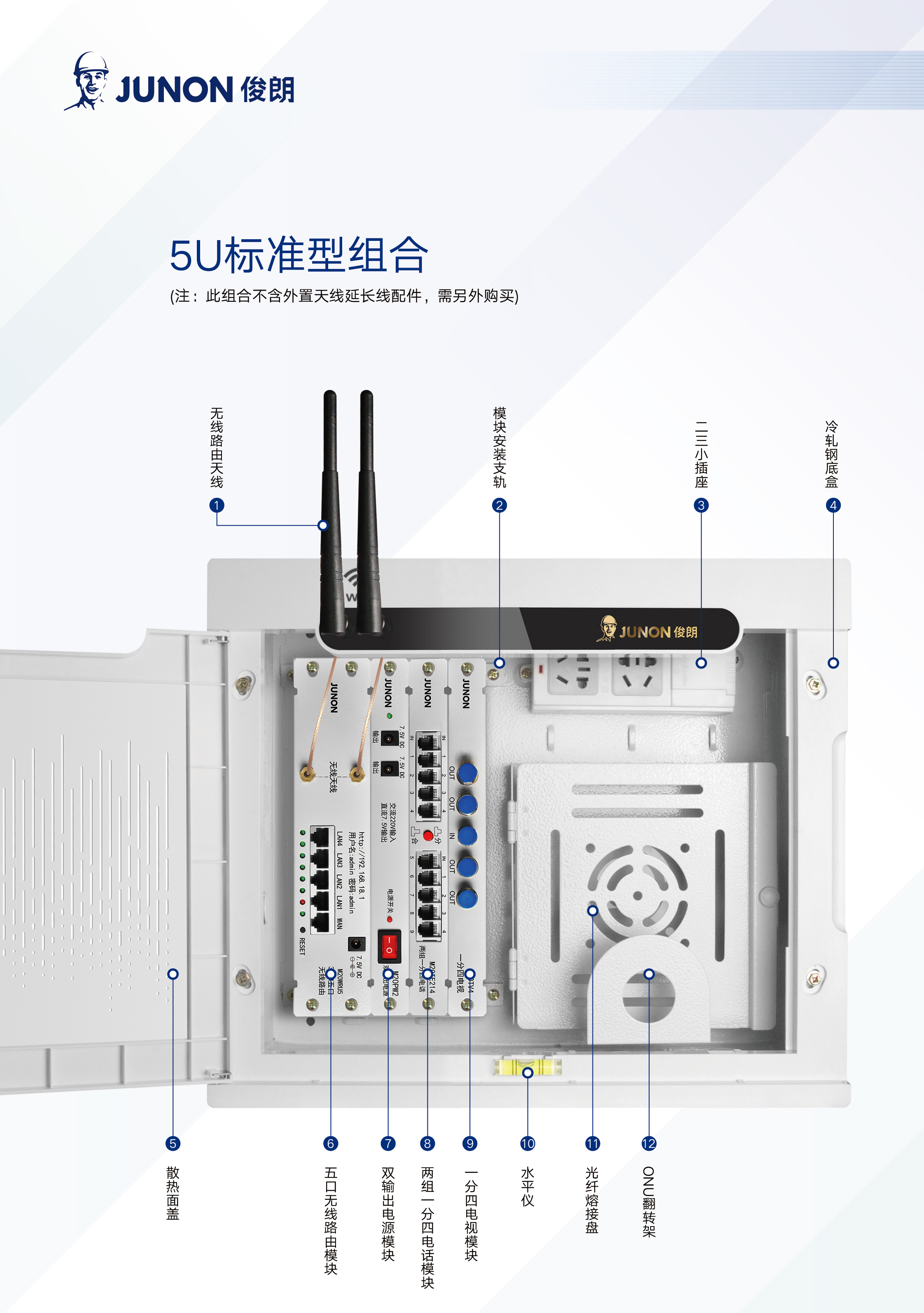

   5U标准版组合                                                  7U标准版组合                                                    9U标准版组合

      下面我们通过视频的形式了解一下V20多媒体布线箱的7U标准版组合的模块该怎么安装？



【模块安装固定视频】



【模块安装1】



【模块安装2】



【流量告急患者可参考以下图解，土豪随意】

  安装图解

第一步

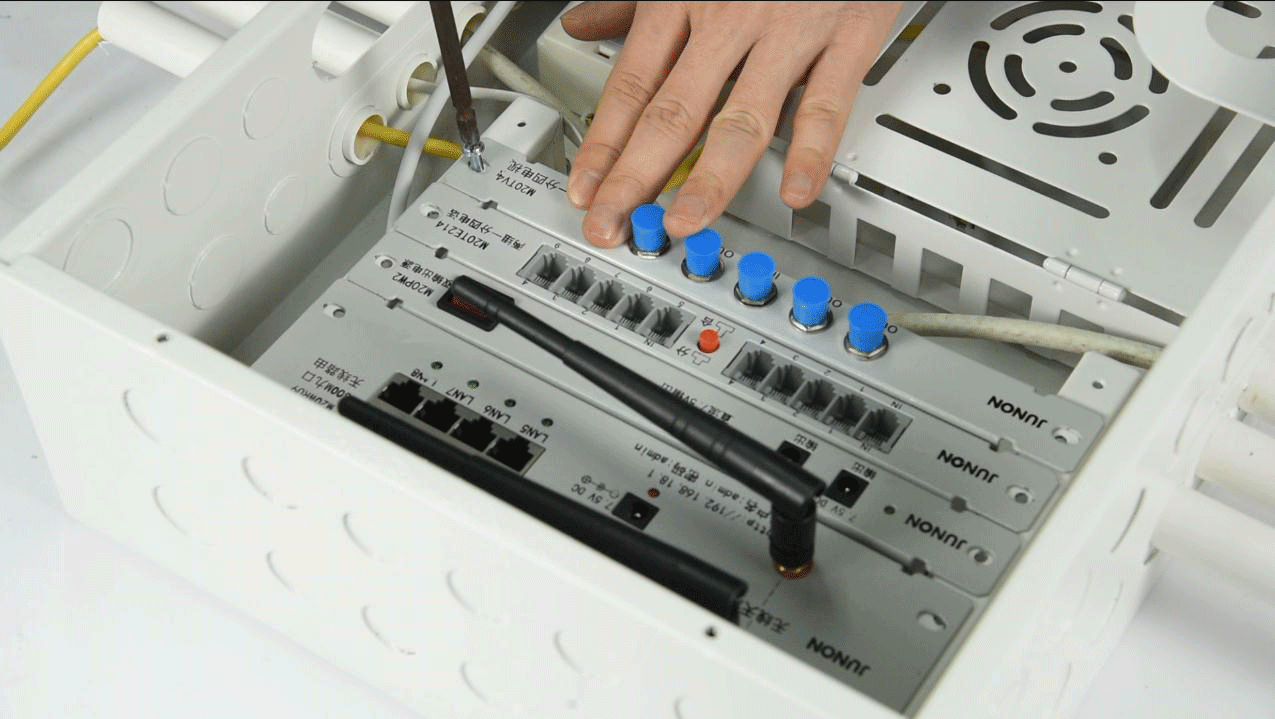

      先断电源，把总闸关掉，将九口无线路由器模块、双输出电源模块、两组一分四电话模块、一分四电视模块根据实际情况放入多媒体布线箱，并将其固定，先别将模块固定死，调试合适位置后再锁死。


第二步

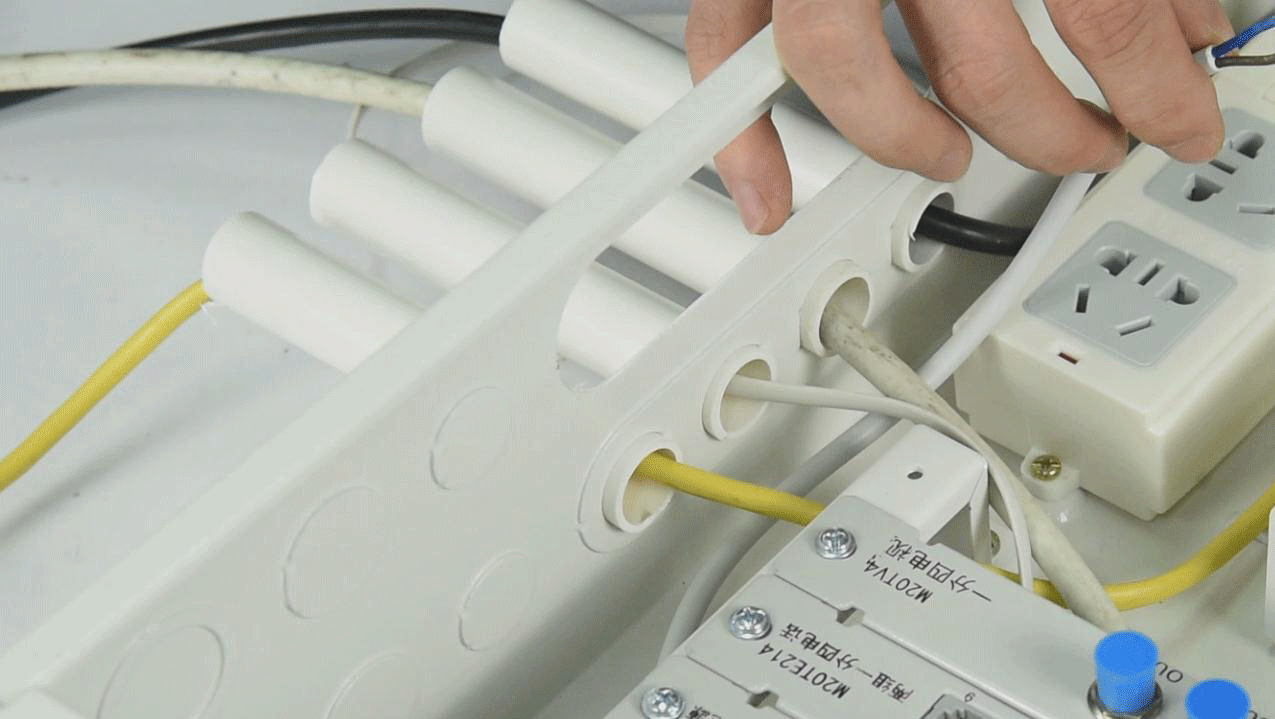

      接着为双输出电源模块的电源线和总电源的火、零线接驳，并用电工胶布封好，将强电转化成弱电，供模块使用。


第三步

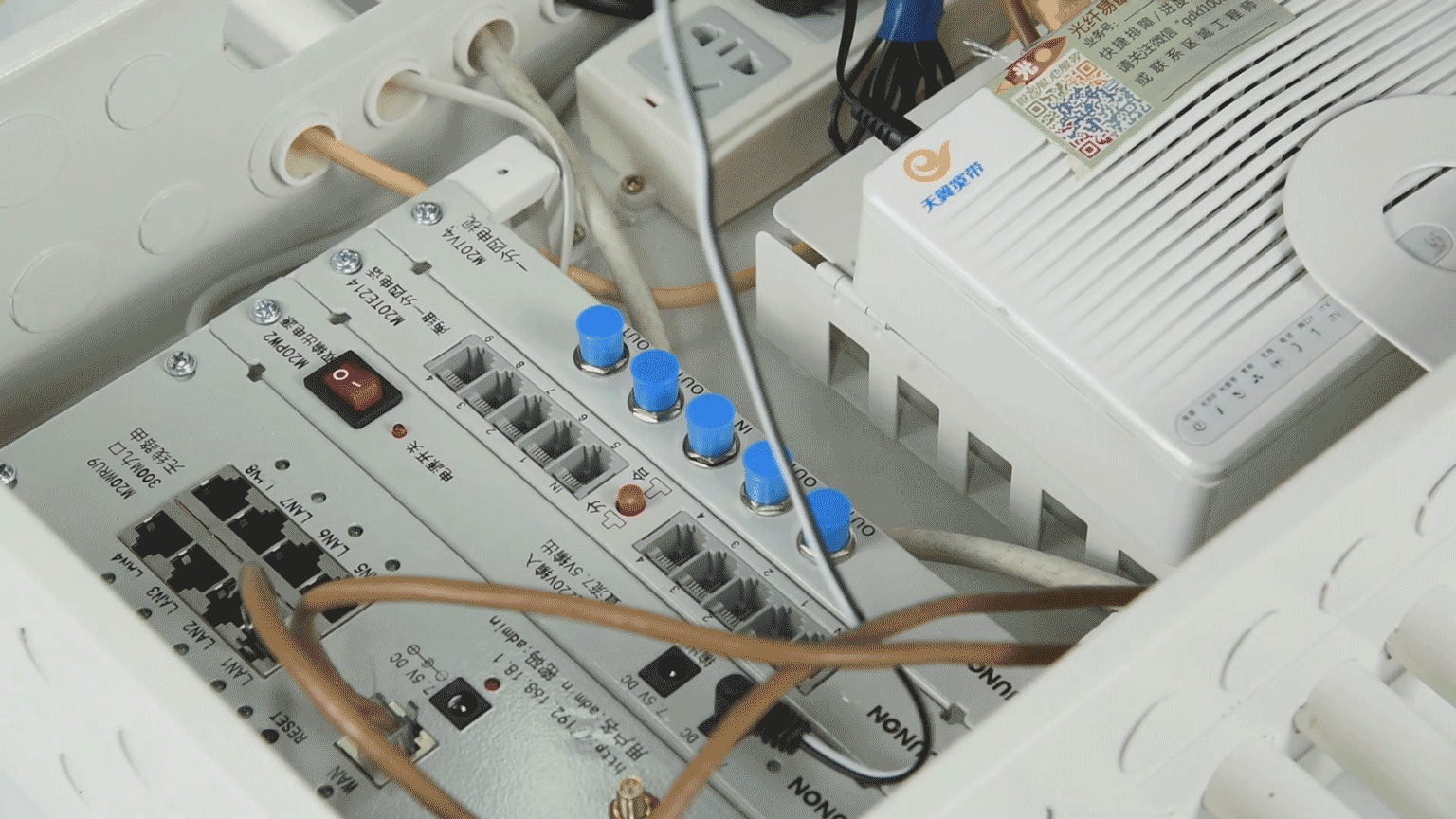

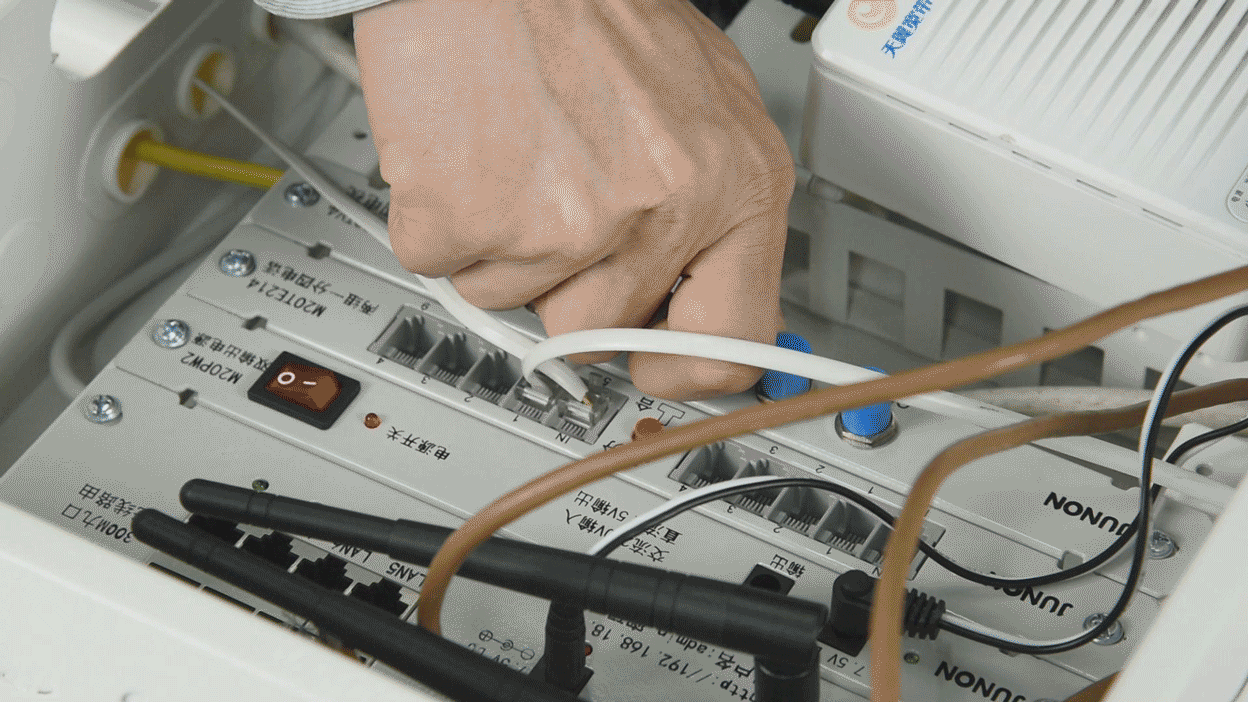

      放入光猫，把光纤线接入，插入电源，再准备一根一米长的网线，一端接光猫，一端接无线路由模块的WAN端口，然后把线理好，接着把预留的终端网线插入LAN端口。


第四步
      将双输出电源模块配的电源线接上，一端接在双输出电源模块上，另一端接在无线路由模块上，最后把路由的天线接上，把开关打开，灯亮为开，灯灭为关。


第五步
      电话接线有多种方式，有一进多出、两进个四出、还有一进一出等。其中一进一出的情况下，可将预留的电线插入电话模块的IN端，然后出线就随便插入一个端口就可以了。


第六步
      将电视模块上的要用到的塑料胶套拔出，将装好F头的电视线插入IN端，芯对芯拧紧，再将连接终端的接头插入OUT端用工具拧紧即可。


第七步
      最后理一下线就可以通电测试，如果购买我们的智能风扇的，将有不干胶的那一面贴近翻转架内壁的是个孔位，然后把螺丝固定，插入电源，把OUN翻转架盖上，安装完成。


      不同的人有不同的风格，装修风格也一样，就像豪宅和公寓的安装布局，简直没法比较。在安装多媒体模块前，还是要根据实际情况选择，要遵循邓同志的原则# 按实际出发 #，走属于自己的道路才能够发展起来。
