 注意事项
1、本视频最终解释权归本公司所有；
2、请在接线前确认已经通过空气漏电开关断开线路中的电流；
3、本视频的接线方法仅限于本公司对应产品，请勿以偏概全，否则后果自负；
4、非专业人士，在无法确认已经断电情况下，请一定要佩戴绝缘手套再进行接线，以免发生触电危险。




      随着科技的进步，家用电器的应用越来越广泛，为了更好地保护电路和人身安全，我们需要安装漏电断路器 ，一个居家必备的安心产品。



也许很多人都知道它的存在，但对它的认识却是一知半解，下面小编为大家科普一下。



产品介绍

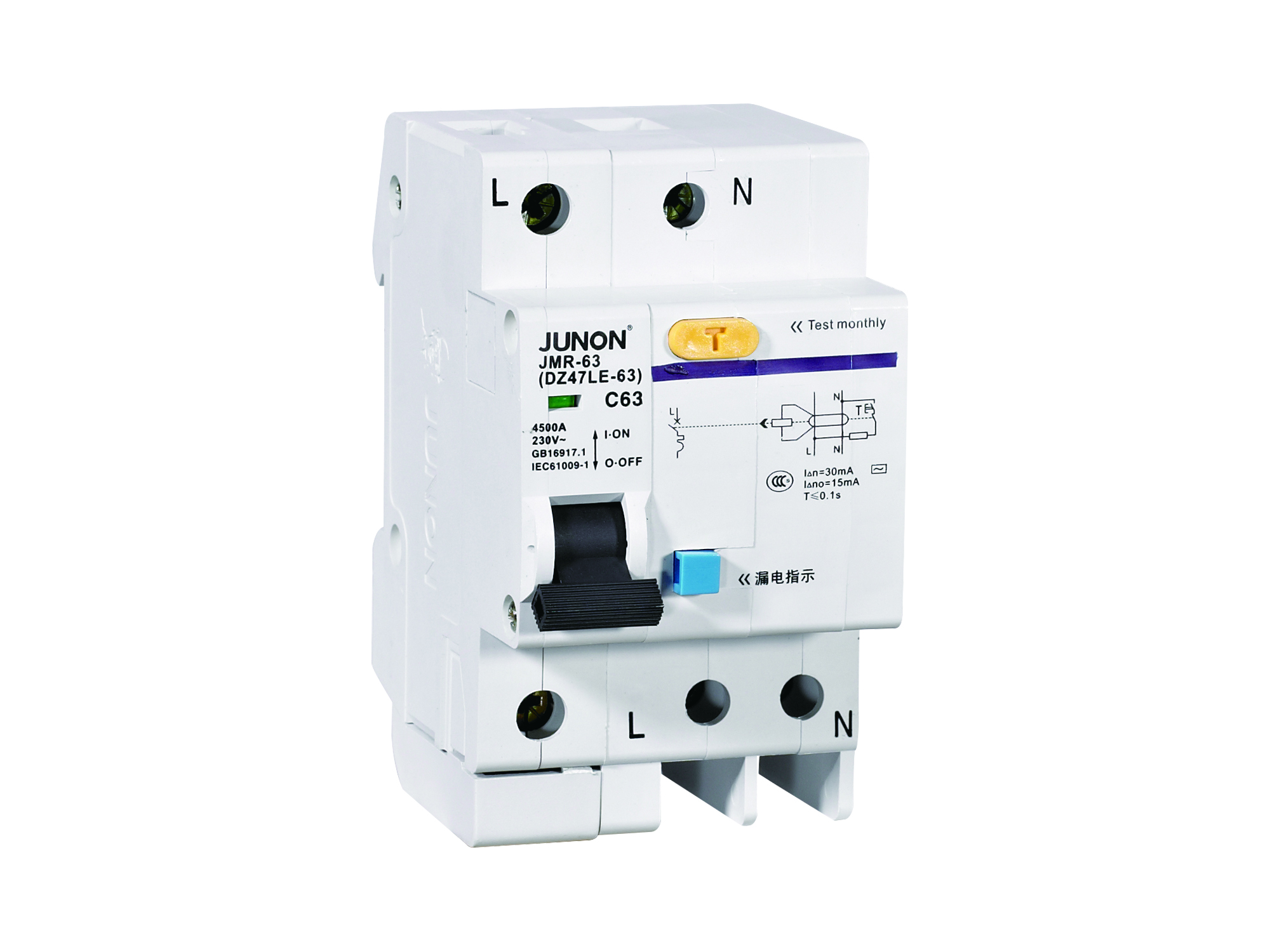

      漏电断路器 （residual current circuit-breaker）是将漏电功能和断电功能组合在一起的产品，它主要用在家庭或者工厂的一些用电设备里，起到漏电、断路、过载保护的作用。
      有时候当你接触到一样新事物的时候就会情不自禁地想要去了解，就像漏电断路器，一个日常很少机会能接触得到的设备，对它的原理和接线的好奇心更加浓烈，让我们带着这份好奇去学习。




接线教学

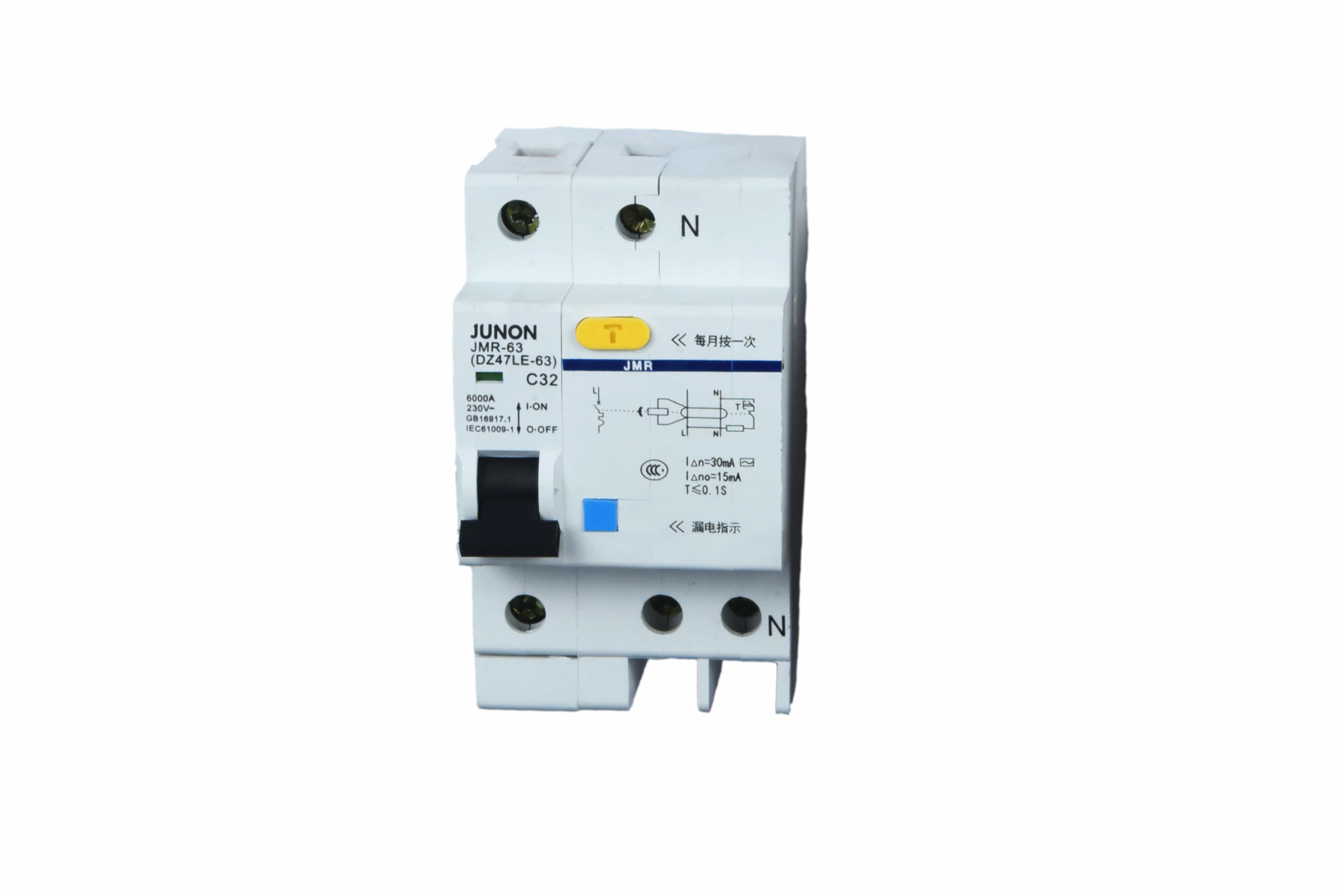

  一个漏电断路器控制总开关

【流量告急者，可参考以下图解】

      1.接线要遵循上进下出、零线对零线，火线对火线的原则，将红色火线接入对应的端子中，将蓝色的零线接入N端中，扭紧螺丝，用拔线的方式测试线是否接稳了。



      2.从底部对应的端子出现，将火线从对应的端子中出线，将零线从N端中出线，扭紧螺丝。



      3.测试是否接线完好，电笔在进线处和出线处的火线端子中亮灯，即接线完毕，电路完好。

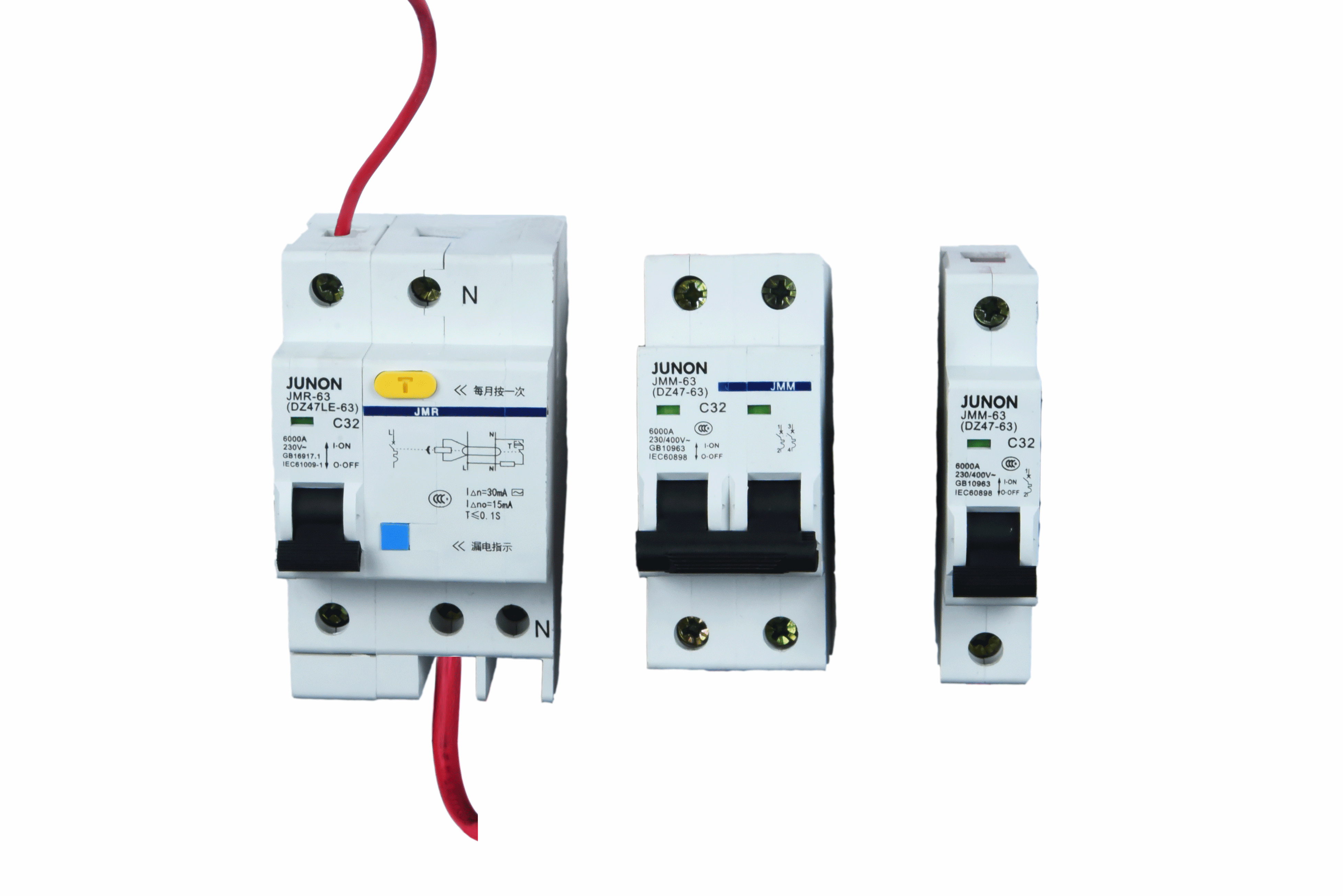

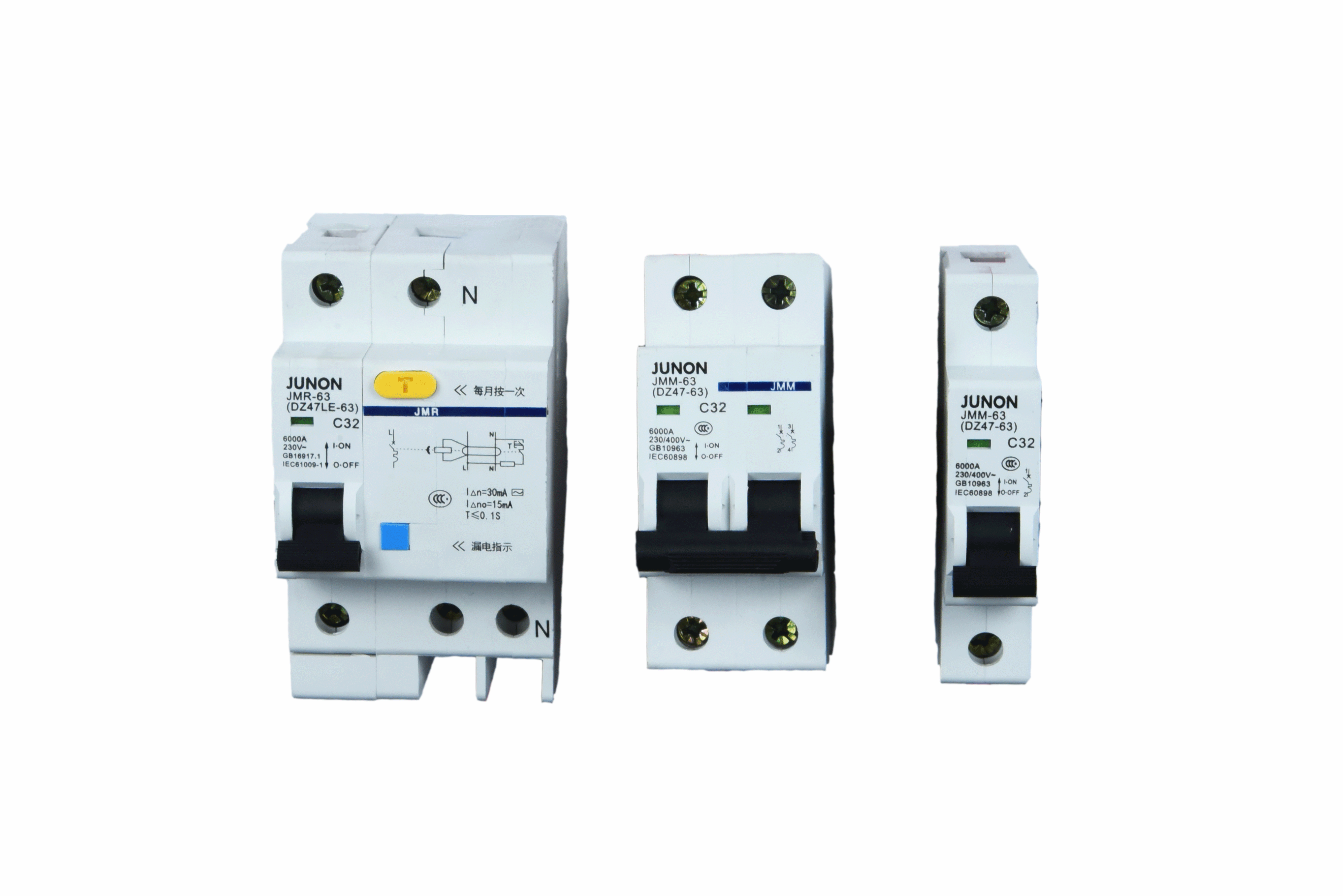

  漏电断路器控制普通断路器

【流量告急者，可参考以下图解】


      1.将漏电断路器出线处的火线接到普通断路器的火线进线处，而另外一端火线出，扭紧螺丝。



      2.再将将漏电断路器出线处的零线接到铜排里，然后从铜排里引出一根零线接入普通断路器的零线进线端，扭紧螺丝。再从另一端出线处接一根零线。



      3.如果漏电断路器要控制多个普通断路器，可在普通断路器A的进线端再引一根火线去普通断路器B的火线进线端，然后在从B断路器的另一端出一根火线，扭紧螺丝，接线完毕。

      家居安全不可忽视，人身安全更加重视，漏电断路器是家庭的守护神，功能堪比医生，速度快如闪电。


      正如俊朗旗下断路器，品牌老经验足实力强劲，最重要的是安全、用心。此产品看着复杂，其实里面原理知识也相当复杂，为了大家的人身安全着想还是交由专业电工来操作，以免发生触电危险。
      想要了解更多产品的接线方式，欢迎扫描下方二维码关注公众号留言告诉我们，俊朗学堂带你手动发现生活美，下期再会。
