 注意事项
1、本视频最终解释权归本公司所有；
2、请在接线前确认已经通过空气漏电开关断开线路中的电流；
3、本视频的接线方法仅限于本公司对应产品，请勿以偏概全，否则后果自负；
4、非专业人士，在无法确认已经断电情况下，请一定要佩戴绝缘手套再进行接线，以免发生触电危险。

      上期教学视频发布后，后台粉丝纷纷留言咨询：两位多控开关替换两位单控或双控开关的接线原理与一位开关是否相似？


（原创 BY JUNON）


      其实原理都差不多，两位多控开关也是由两位双控开关组成的，只是比一位多控开关多了几个接线端子。纸上谈兵远不及手把手教学来得有说服力，我们通过视频来学习一下吧。

两位多控开关替换两位双控开关







两位多控开关替换两位单控开关

【流量告急可参考以下图解】

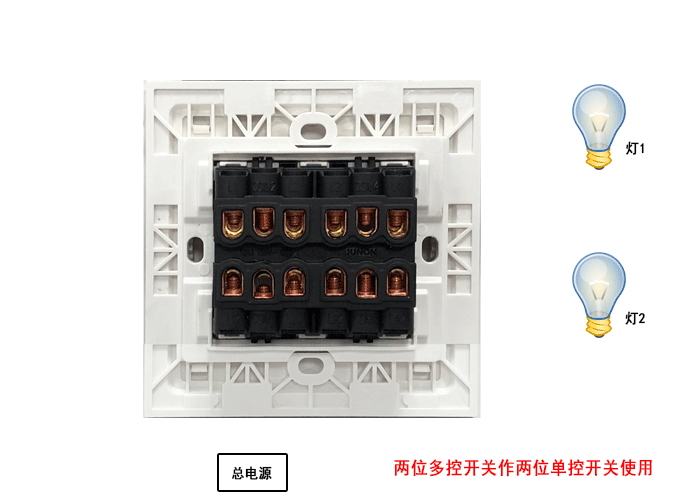

一、两位多控开关替换两位单控开关



（原创 BY JUNON）

      首先将两位多控开关的【COM1】端和【COM4】端连接起来实现共火，接着从总电源中引一根火线进【COM1】端，然后将灯1的火线接入多控开关的【L12】端，将灯2的火线接入【L41】端，最后检查线路是否有松脱的现象，检查后通电测试。

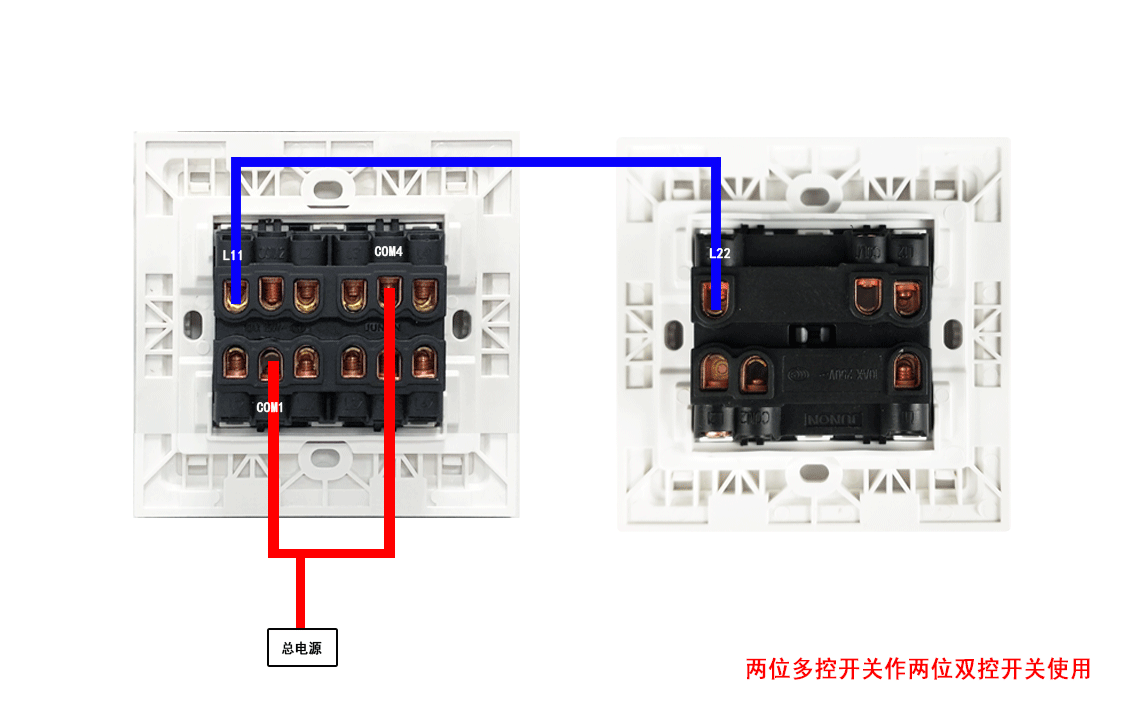

二、两位多控开关替换两位双控开关

（原创 BY JUNON）

      将两位多控开关上多余的线去掉，从总电源中分支两条火线分别接入多控开关的【COM1】端和【COM4】端，然后从两位双控开关的【L22】端引一根零线进两位多控开关的【L11】端，再从两位双控开关的【L21】端引一根火线进两位多控开关的【L12】端；


（原创 BY JUNON）

      接着从两位双控开关的【L12】端引一根火线进两位多控开关的【L41】端，再从两位双控开关的【L11】端引一根零线进两位多控开关的【L42】端，最后检查线路是否松脱，检查完毕后通电测试。
      一块不能当一百块来用，但一百块能当一块来用，其实道理都是一样，无论是一位开关还是两位开关，多控依旧能替换单控和双控使用。


（原创 BY JUNON）

      世界上没有谁替换不了谁，只有你的信任是无可取代的，希望俊朗将是您的信仰。想要了解更多产品的接线教学，可扫描下方二维码关注公众号留下您的意见，我们将会进行整合，俊朗学堂下期再会。
