 注意事项
1、本视频最终解释权归本公司所有；
2、请在接线前确认已经通过空气漏电开关断开线路中的电流；
3、本视频的接线方法仅限于本公司对应产品，请勿以偏概全，否则后果自负；
4、非专业人士，在无法确认已经断电情况下，请一定要佩戴绝缘手套再进行接线，以免发生触电危险。

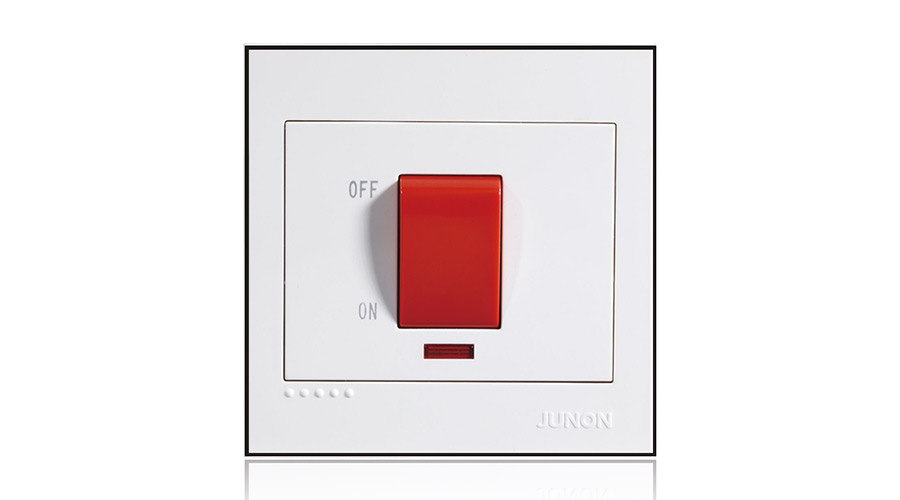

      回顾上期，小编向大家介绍了曲架开关，但从未提及它的接线方式，你们是否很好奇？


      本期俊朗学堂便为大家解除疑惑，以俊朗电器的曲架开关为例，通过视频的形式详细讲解曲架开关的接线方式，开启本次学习之旅。

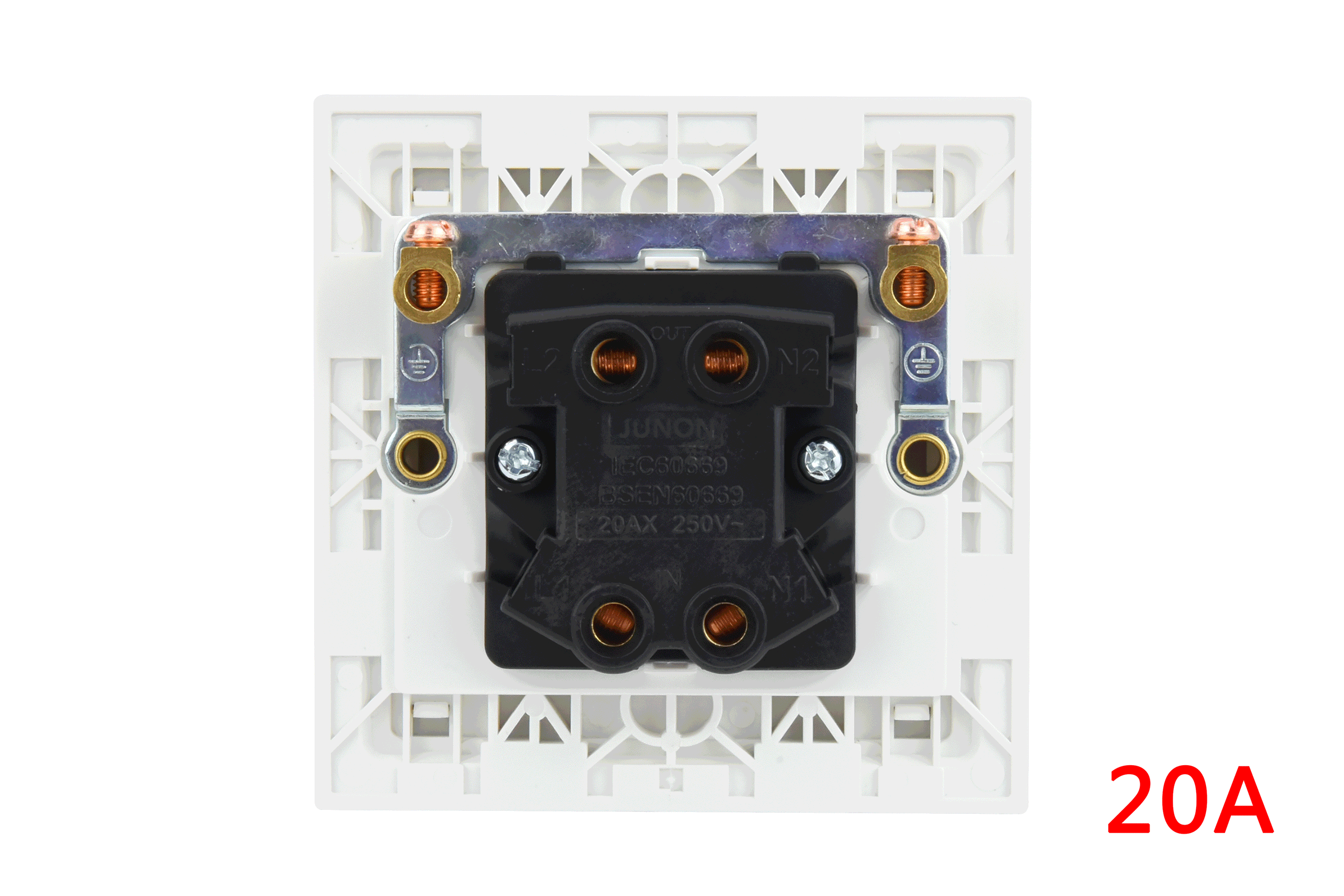

 20A曲架开关接线视频



【流量告急者，可绕道观看下面图解】



01

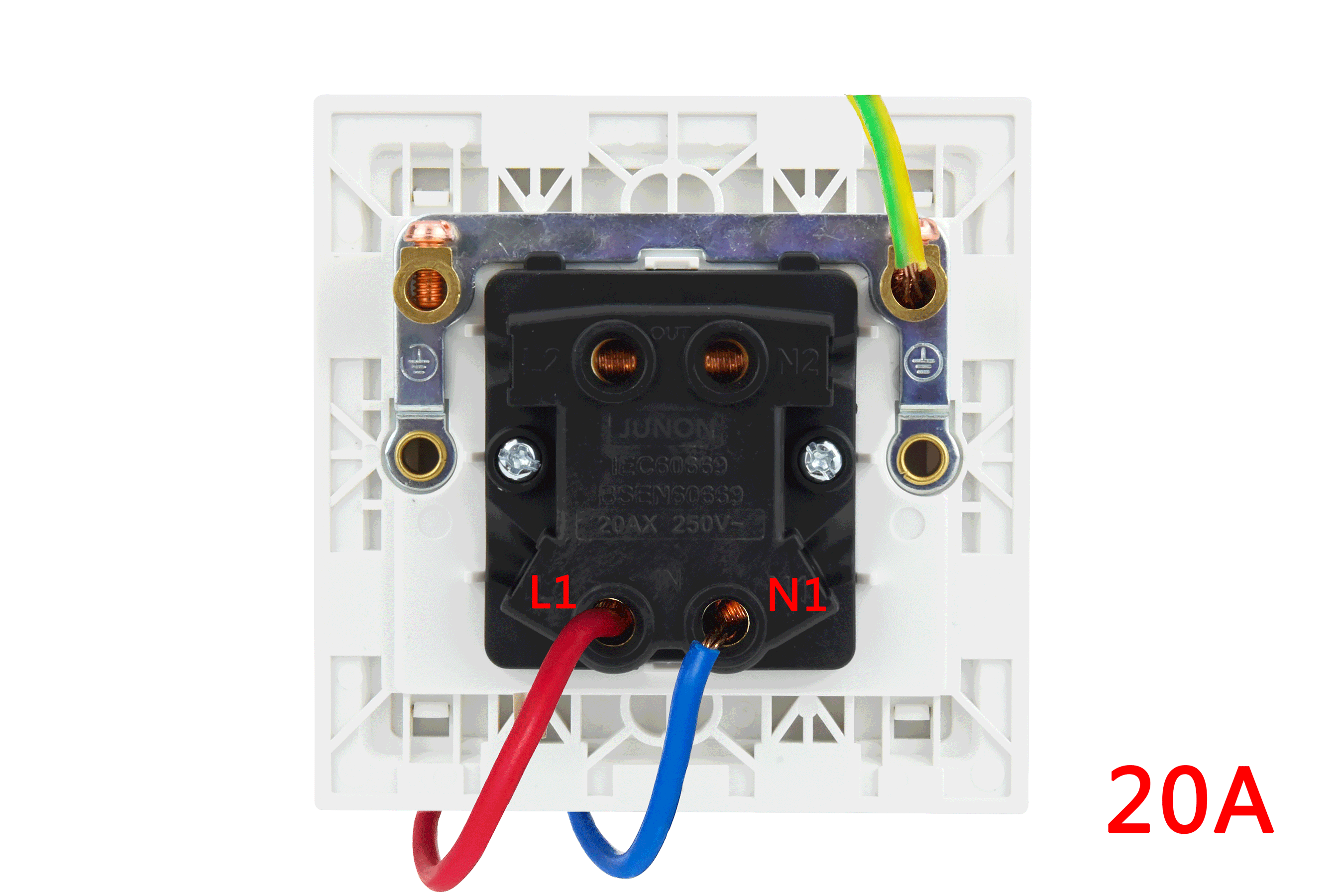

      首先将电源的火线接入进线孔【L1端】中，再将电源的零线接入进线孔【N1端】，而电源的地线接入曲架开关后座任意一个带有地线标志的端子中，拧紧螺丝即可。


02




      然后将需要双极开关控制的大功率电器的火线接入出线孔【L2端】，再将零线接入出线孔【N2端】中，拧紧螺丝即可。


03




      最后检查线路是否松脱，再通电测试，接线完毕。

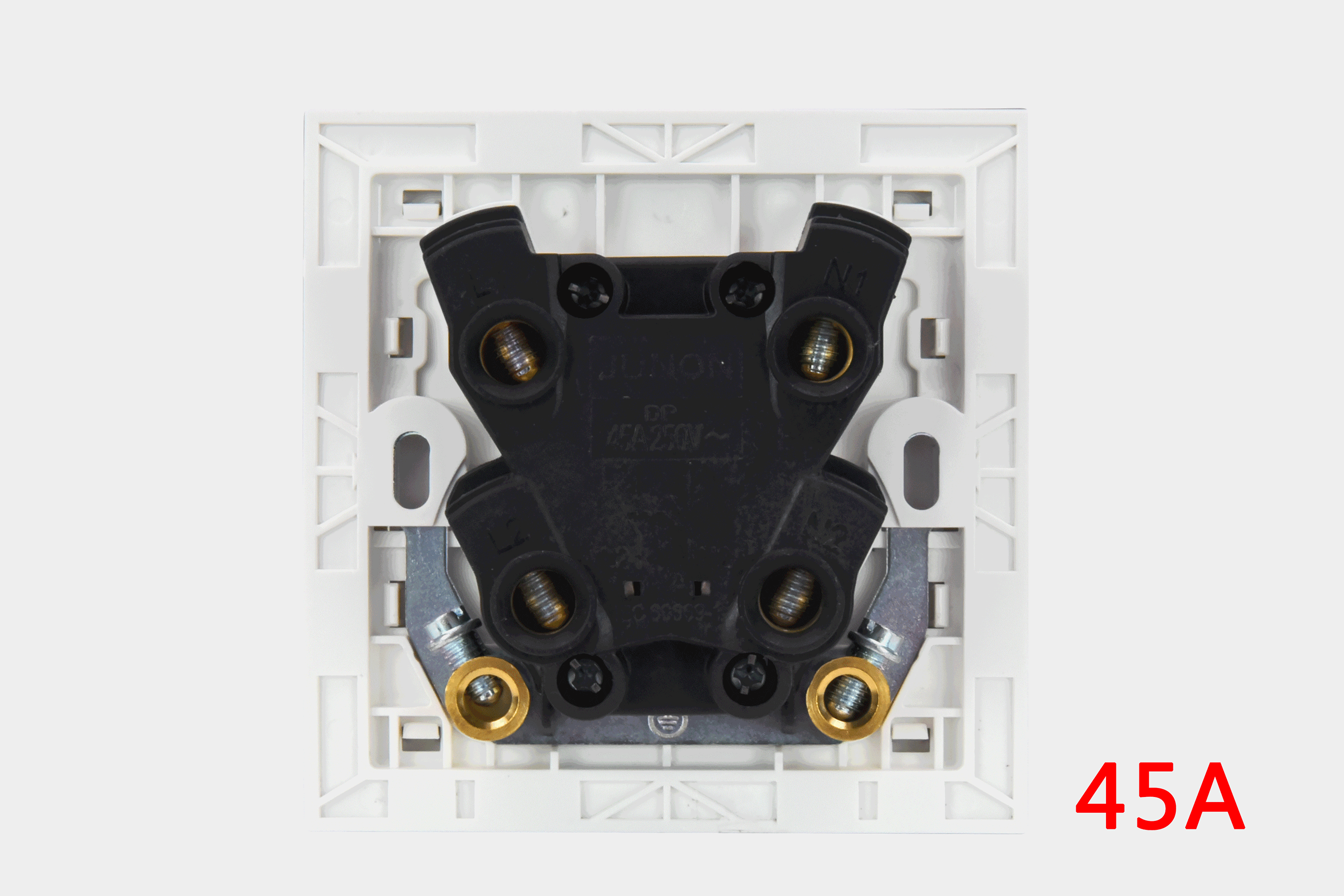

 45A曲架开关接线视频



【流量告急者，可绕道观看下面图解】




01

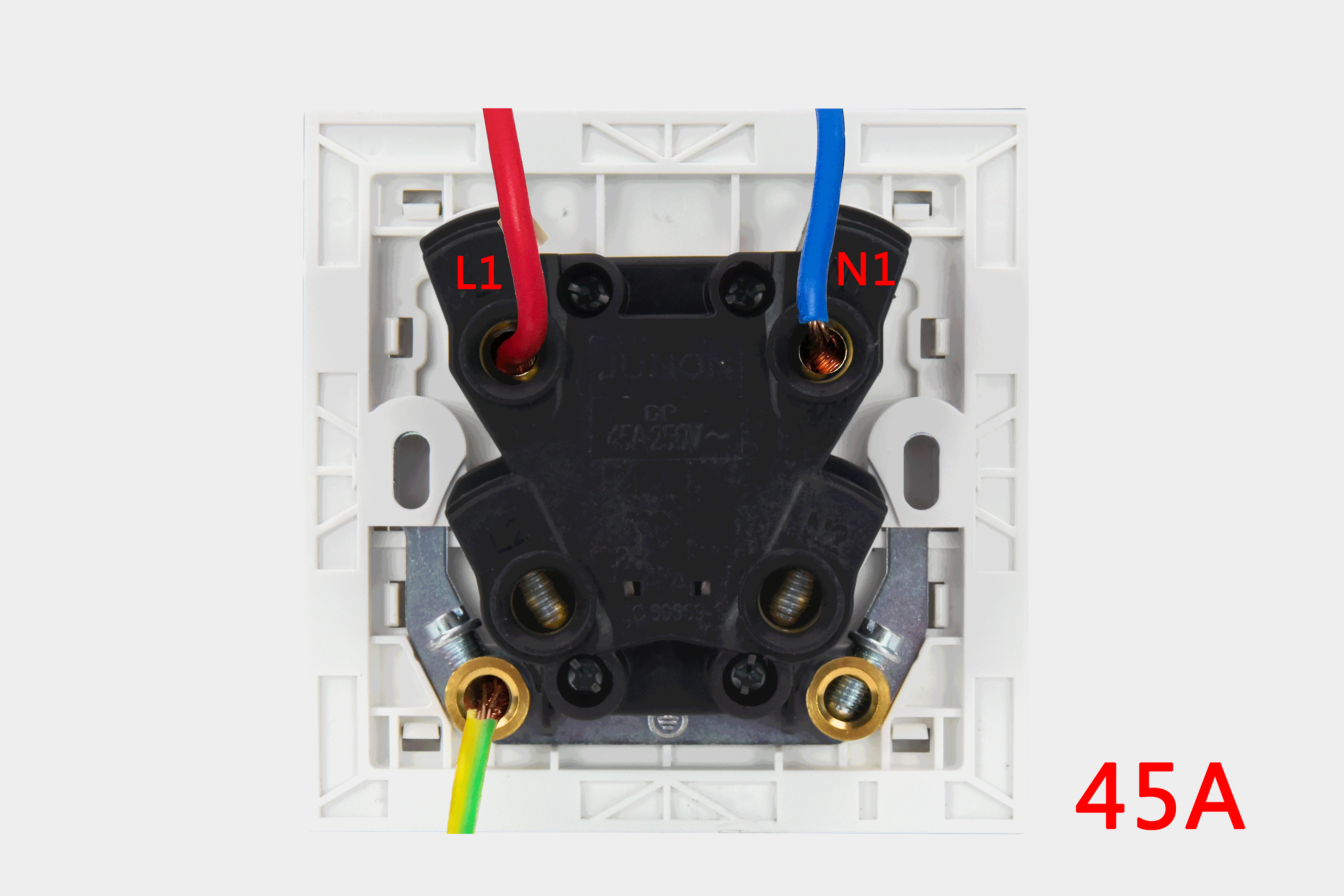

      首先将电源的火线接入进线孔【L1端】中，再将电源的零线接入进线孔【N1端】，而电源的地线接入曲架开关后座任意一个带有地线标志的端子中，拧紧螺丝即可。


02




      然后将需要双极开关控制的大功率电器的火线接入出线孔【L2端】，再将零线接入出线孔【N2端】中，拧紧螺丝即可。


03




      最后检查线路是否松脱，再通电测试，接线完毕。

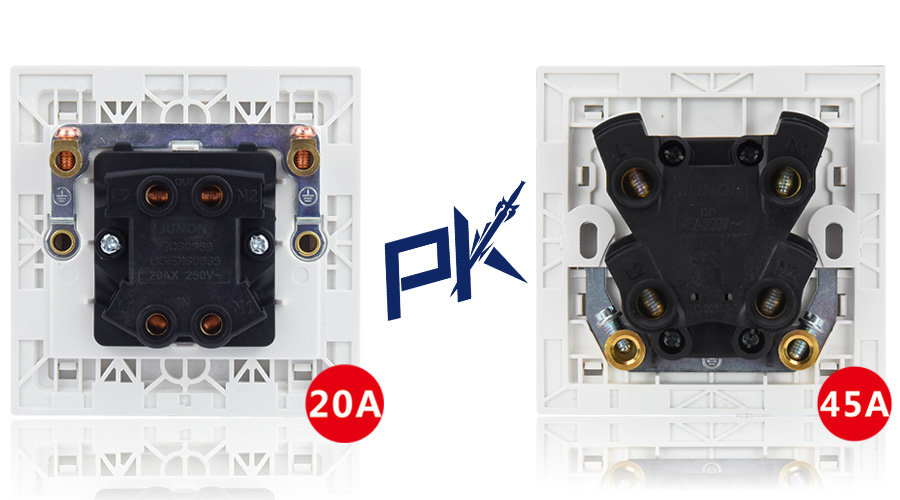

      其实，这两种规格的曲架开关除了背面的进线出线孔的位置有些许不同外，接线方式都是差不多的。


      每样事物的创造都有它存在的意义，曲架开关亦是如此，不但满足了人们的需求，控制大功率电器，还便利了人们的生活，不用时刻跑去控制电箱的空气开关，一举两得。各位看观如果还有什么疑惑，可扫描下方二维码，关注俊朗公众号留言给小编~
