JUNON@俊朗学堂︱两位多控开关的接线方法

发布日期：2018-06-23

俊朗学堂
-----------「第13期」----------

注意事项
1、本视频最终解释权归本公司所有；
2、请在接线前确认已经通过空气漏电开关断开线路中的电流；
3、本视频的接线方法仅限于本公司对应产品，请勿以偏概全，否则后果自负；
4、非专业人士，在无法确认已经断电情况下，请一定要佩戴绝缘手套再进行接线，以免发生触电危险。

多控开关

含义：其实就是两个双控开关并联在一起。
作用：能在多处控制一个用电器的开与关。例如家里的楼梯灯，一楼二楼三楼都可以控制。

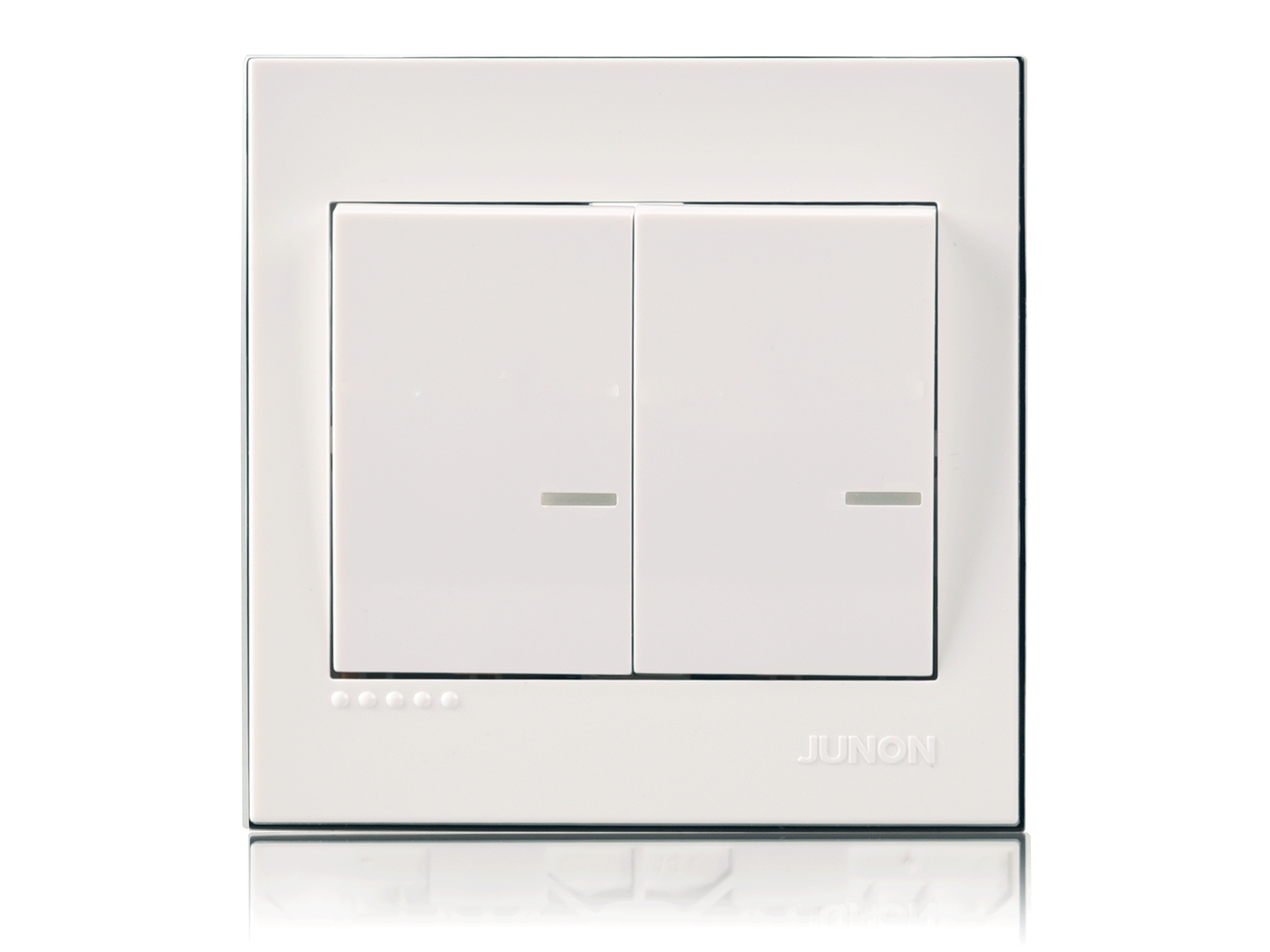

但是只有一个多控开关是不行的，还要搭配两个双控开关。下面我们用俊朗电器的两位多控开关来演示此款产品该怎样接线？
注意：本期俊朗学堂有点特殊，不是通过视频的形式来讲解，而是通过图文的形式让大家更直观的学习。其实主要的原因是太复杂了，视频说不清楚只能上图。

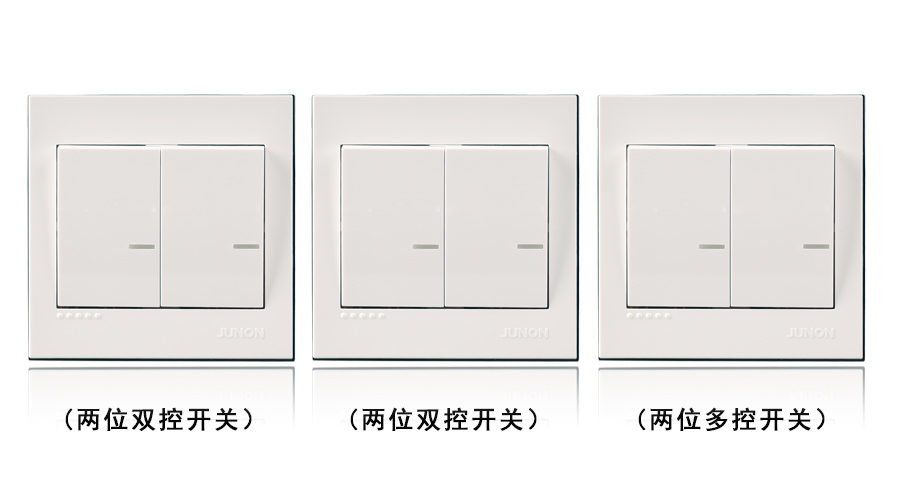

实验详情：1个两位多控开关控制两个灯，2个两位双控开关协助。

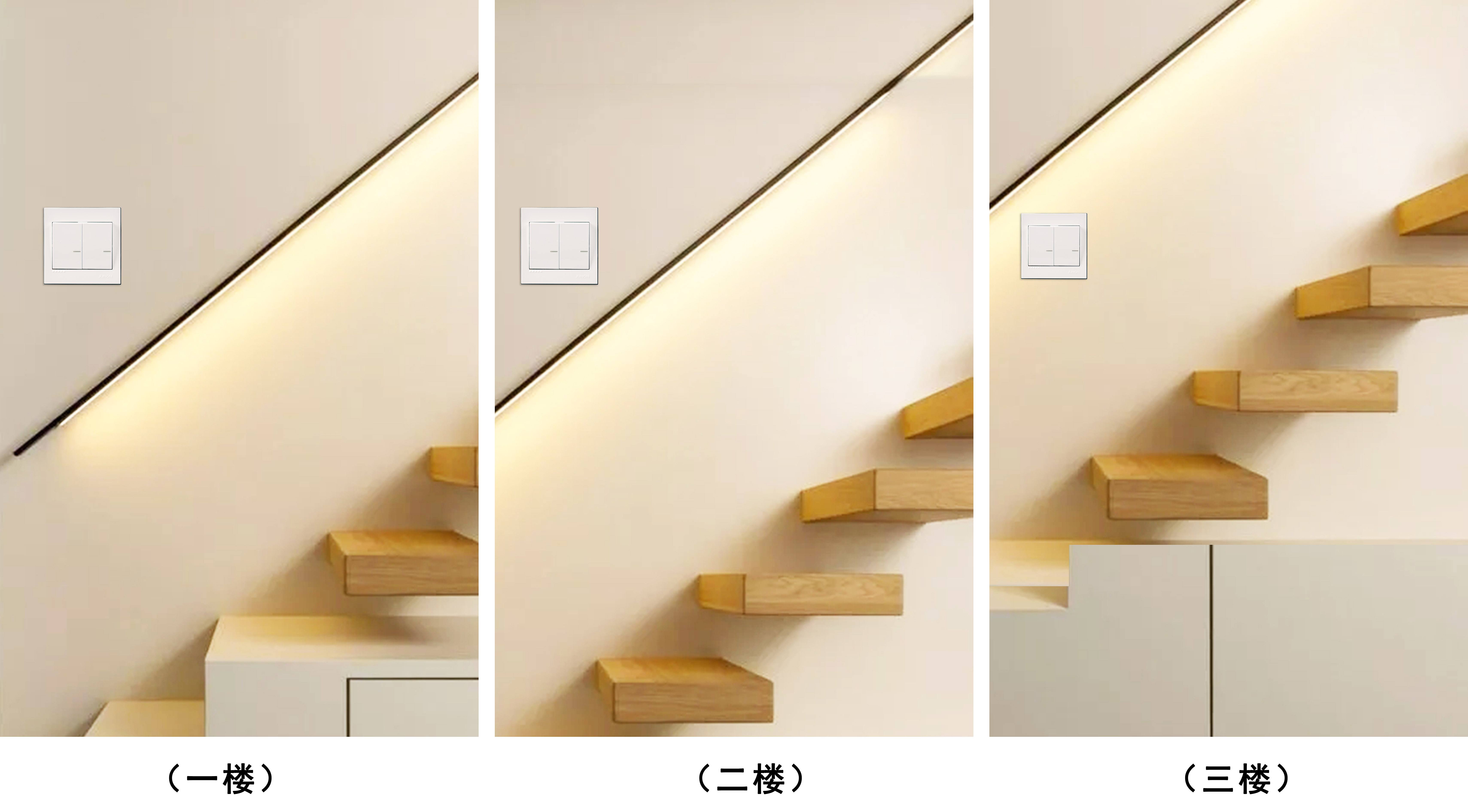

模拟背景：一楼安装1个两位双控开关（简称A开关），二楼安装1个两位多控开关（简称B开关），三楼安装1个两位双控开关（简称C开关），用来控制楼梯灯1和楼梯灯2，左边按钮是控制楼梯1，右边按钮控制楼梯灯2。

接线工具：一字螺丝刀和十字螺丝刀
注意事项：安装前应该将所有电路切断，由于线路比较复杂，所以每条线应用笔标记清楚。

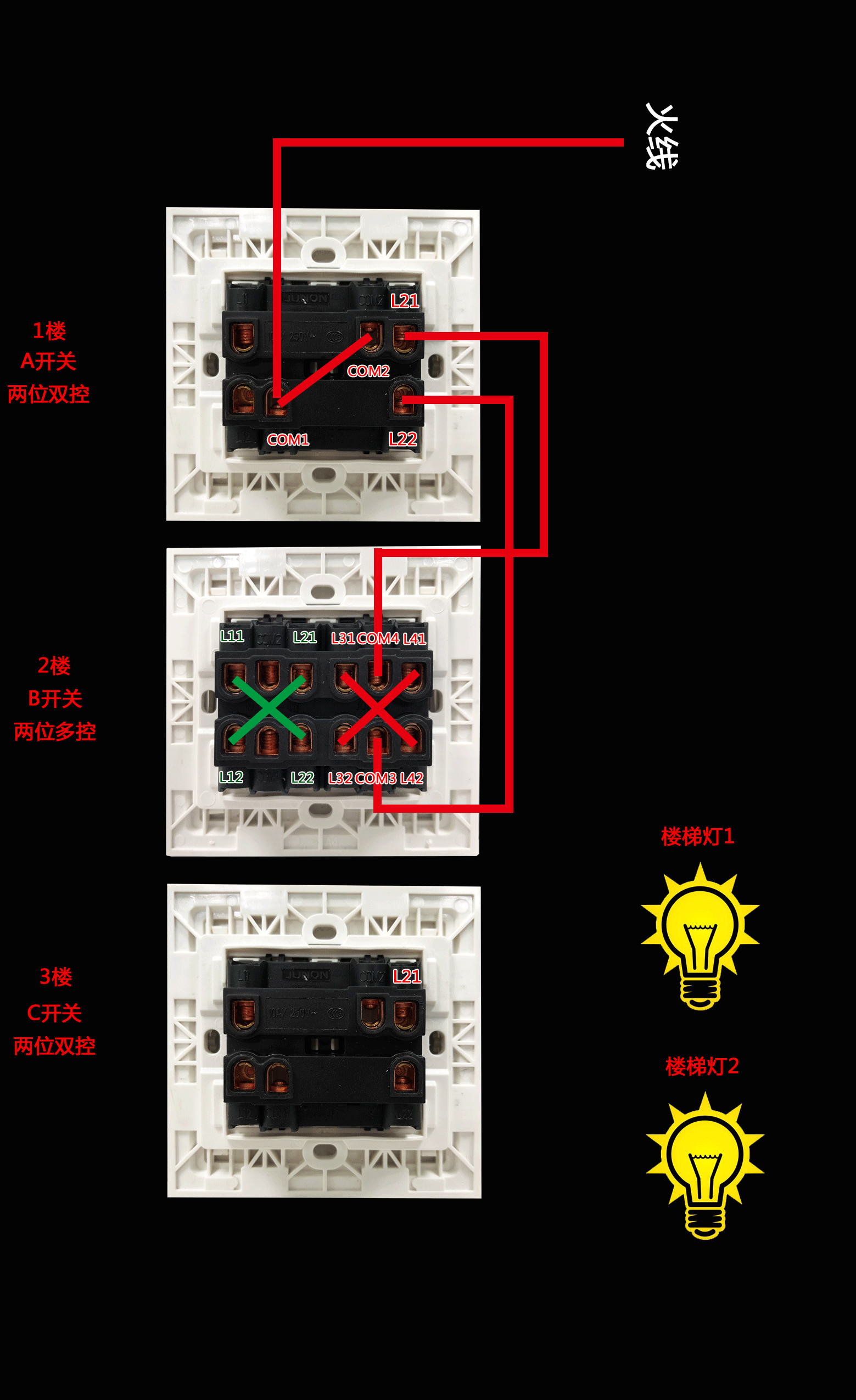

接线图解

第一步

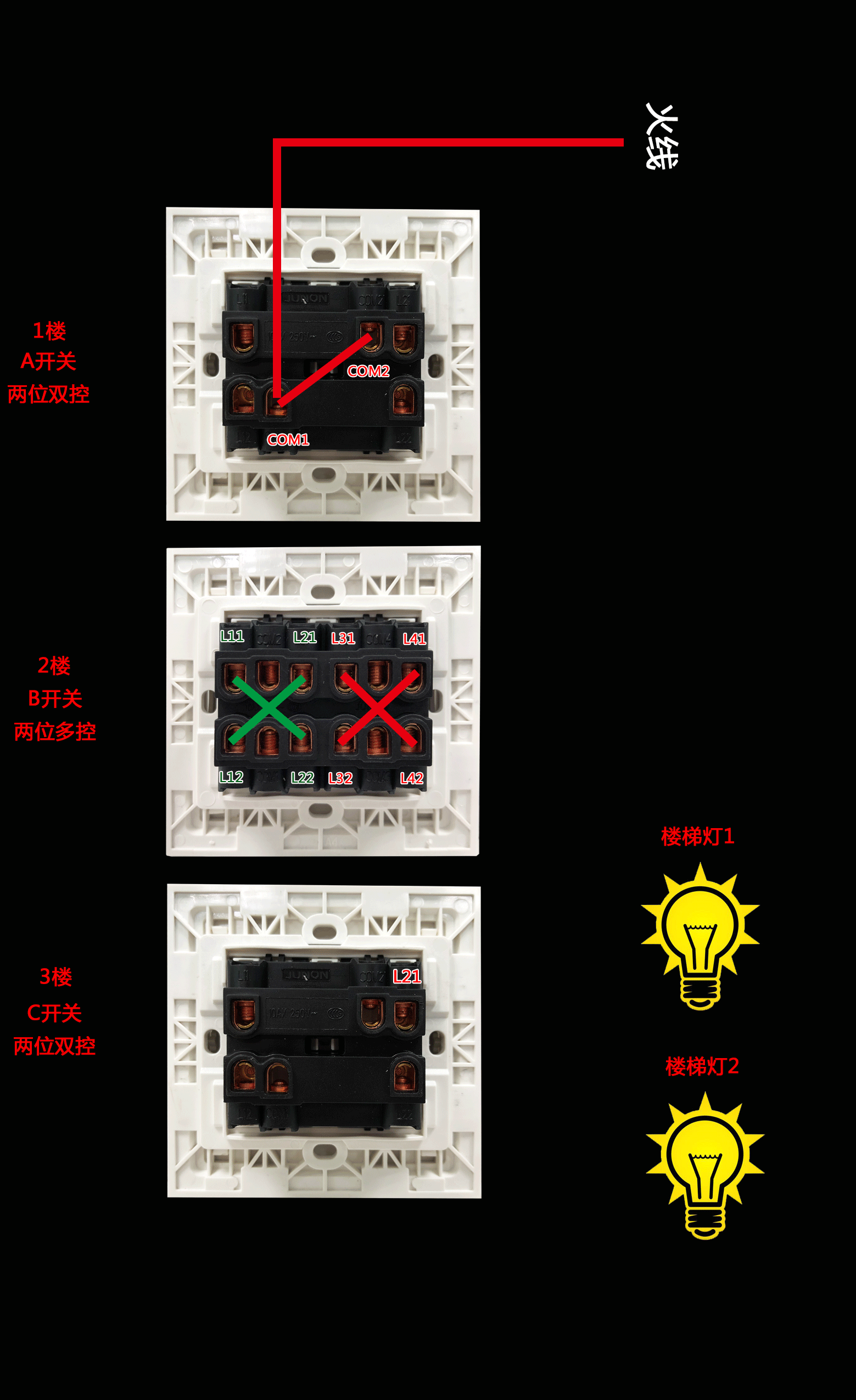

取一根5cm的红色短电线，一端接入B开关的【L41端】，另一端接入【L32端】；再另外取一根5cm的红色短电线，一端接入B开关的【L31端】，另一端接入【L42端】。另外一边也是这样，取一根绿色的短电线来区分，一端接入【L21端】，另一端接入【L12端】；再取另外一根绿色短电线，一端接入【L11端】，另一端接入【L22端】。由此形成了一个完整的线路，具体可参考下图。
