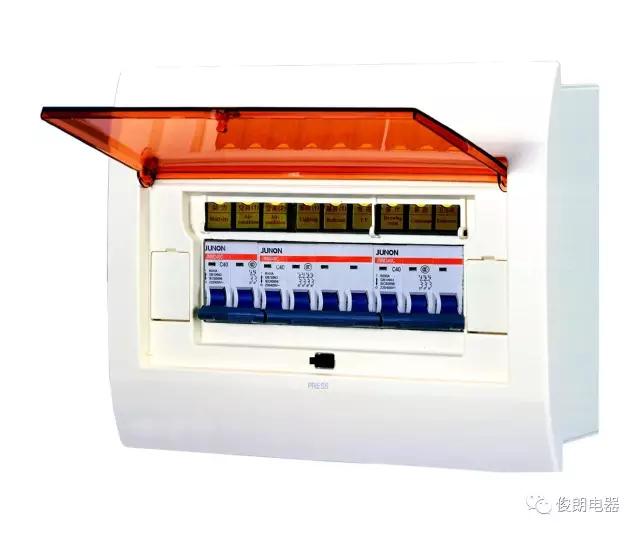

户内配电箱是我们最常见，也是接触最多的一种配电箱，它属于配电系统中的末端配电设备，为每家每户的用电起到控制和保护的作用。它的安装与使用与我们的日常生活息息相关。

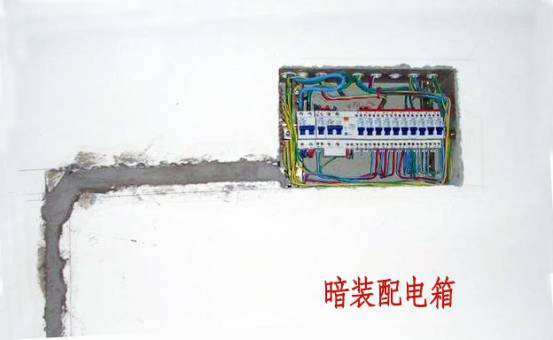

1.配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分应涂防腐漆。

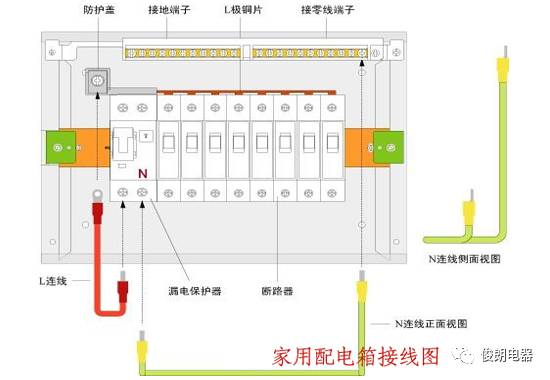

户内配电箱接线图

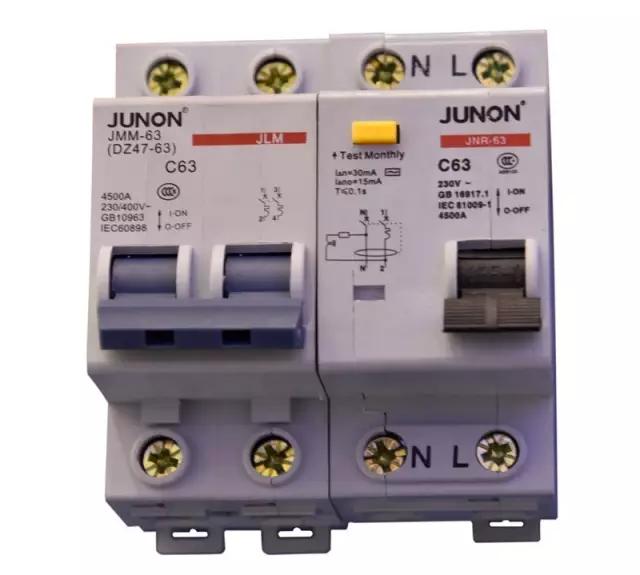

        首先户内配电箱接线的时候，要看清楚户内配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就会断路了，至于怎么区分两者不要搞错，可以看看漏电开关，上面的标记，如果是字母N的话就表示零线了。如果没有字母的就按照一一对应的方式进行安装。

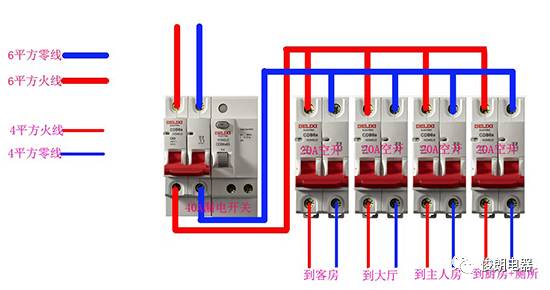

        下图介绍的户内配电箱接线图，就是专门户内安装的接线图。配电箱应用的范围不同，那么接线的方法就是不同的，户内的户内配电箱接线图算是比较简单的，一般学物理的人都能看懂。如果安装户内的配电箱，则需要购买进户线，选用四平方米的就差不多了，通过漏电开关中的火线连接到户内的总开关电闸，再通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。是不是很简单呢？





关于电路设备的安装

还是要找专门的电工师傅进行安装

毕竟电是一个很危险的东西

不能随便触碰的。
