【图解】家用配电箱安装方法
发布日期：2017-03-25
家居装修，对水电的关注不可或缺。家庭电路的铺设更是至关重要的环节，家庭配电箱安装涉及到家居用电的安全。因此，小编特意对家庭配电箱安装的知识，以及家庭配电箱接线图作出相关整理，供大家未雨绸缪，对家庭配电箱有一个清晰地认识。
安 装 要 点

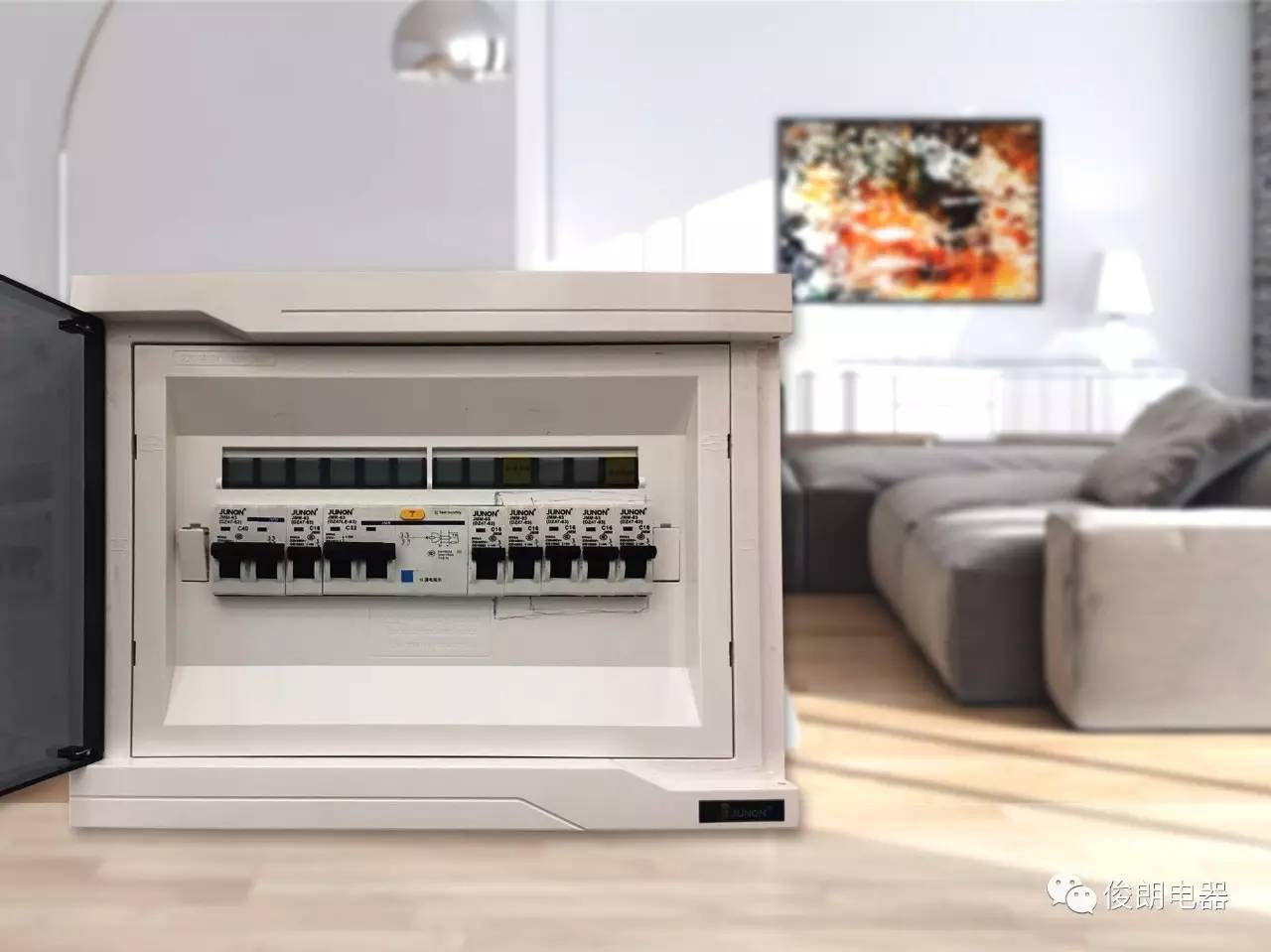

1、家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，其箱体必须完好无缺。

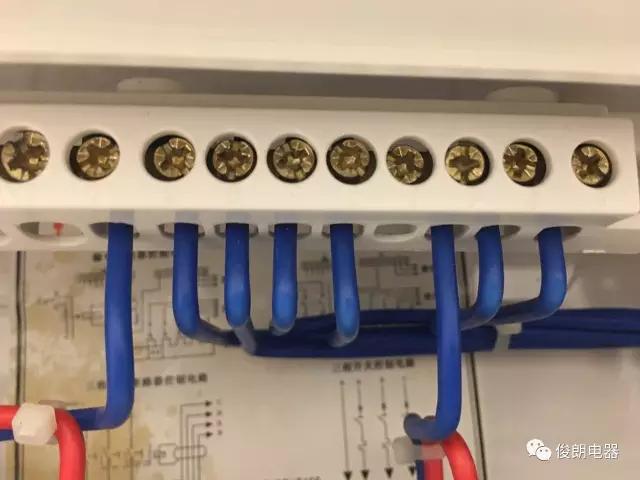

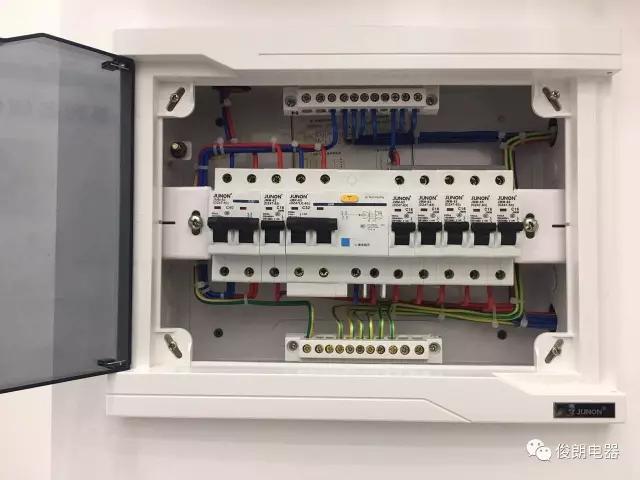

2、家庭配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线，且要完好无损，具良好绝缘。

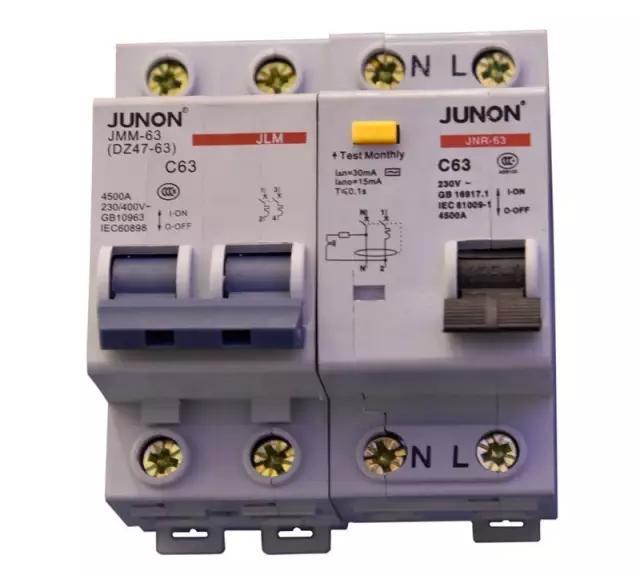

3、空气开关的安装座架应光洁无阻并有足够的空间，应安装在干燥、通风部位，且无妨碍物，方便使用。
4、家用配电箱不宜安装过高，一般安装标高为1.8米，以便操作；进配电箱的电管必须用锁紧螺帽固定。

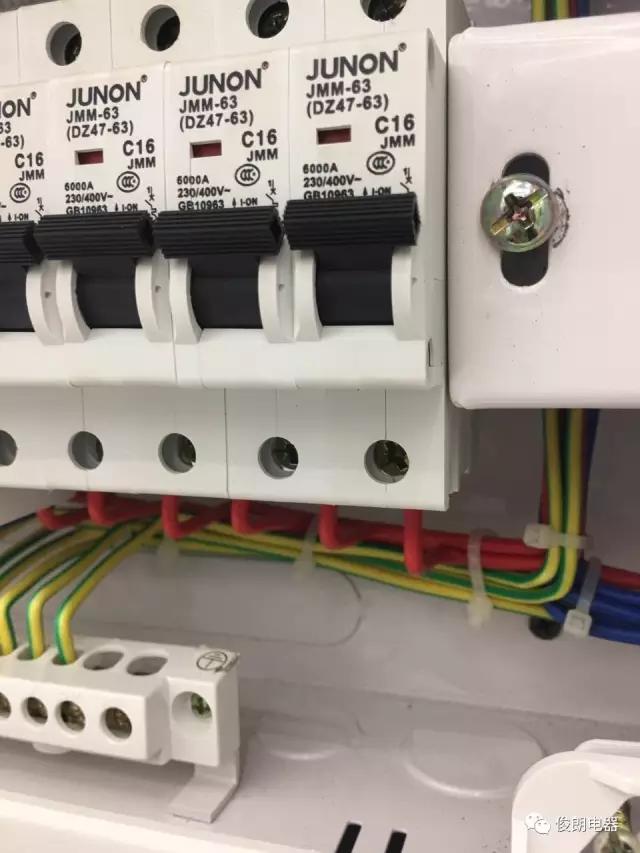

5、若家庭配电箱配电箱需开孔，孔的边缘须平滑、光洁，配电箱埋入墙体时应垂直、水平，边缘留5~6毫米的缝隙，配电箱内的接线应规则、整齐，端子螺丝必须紧固。

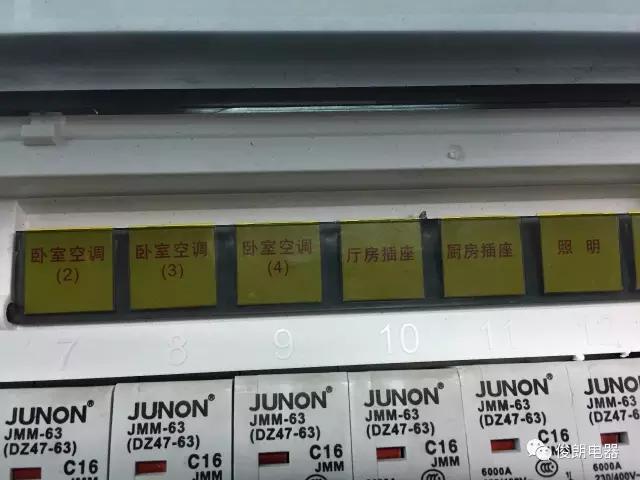

6、各回路进线必须有足够长度，不得有接头，安装后标明各回路使用名称，家庭配电箱安装完成后须清理配电箱内的残留物。
安 装 方 法

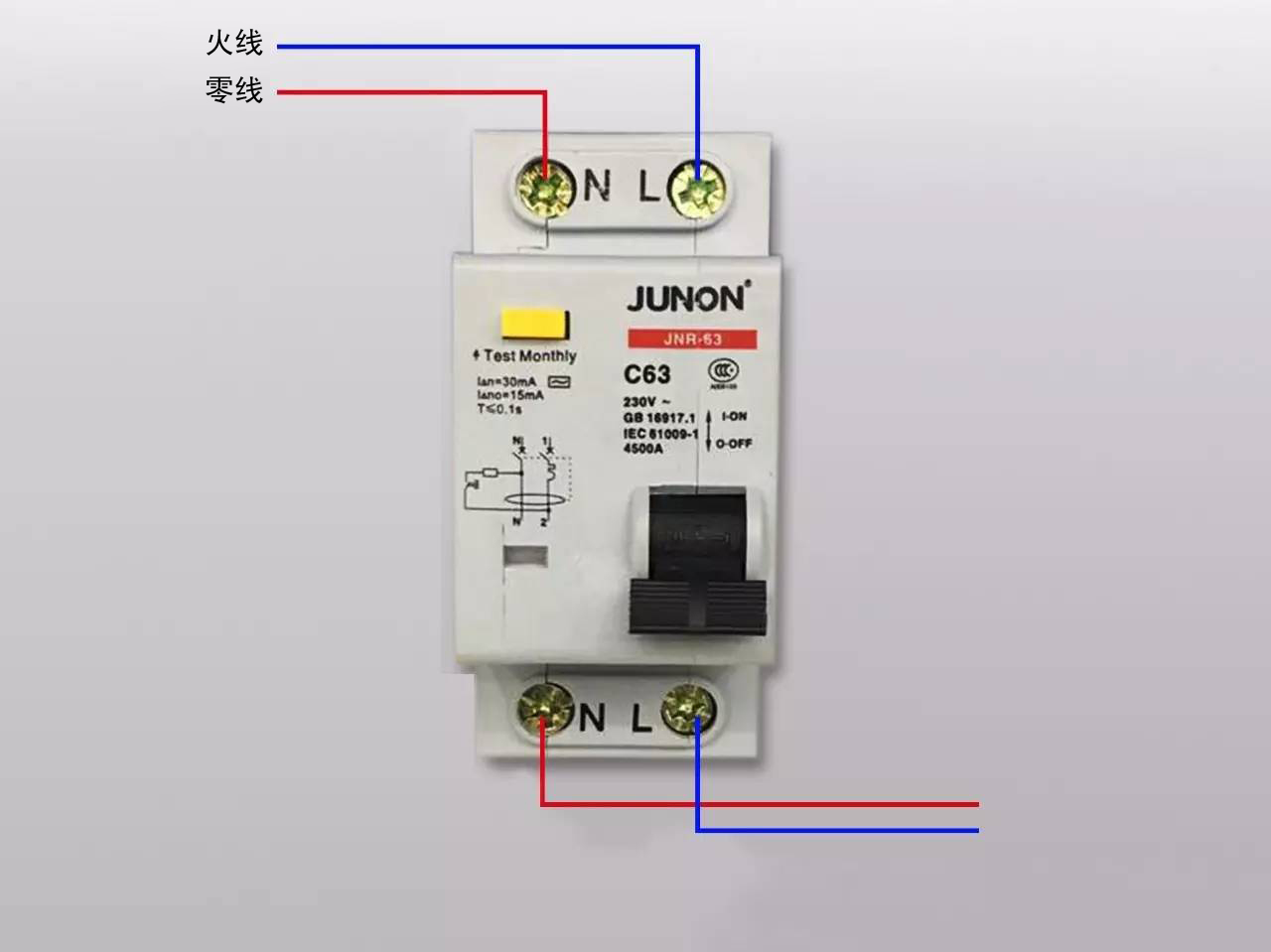

1、首先家用配电箱接线的时候，要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就会短路，造成不必要的麻烦。
2、配电箱应用的范围不同，那么接线的方法就是不同的，如果安装家用的配电箱，则需要购买进户线，选用六到十平方左右。

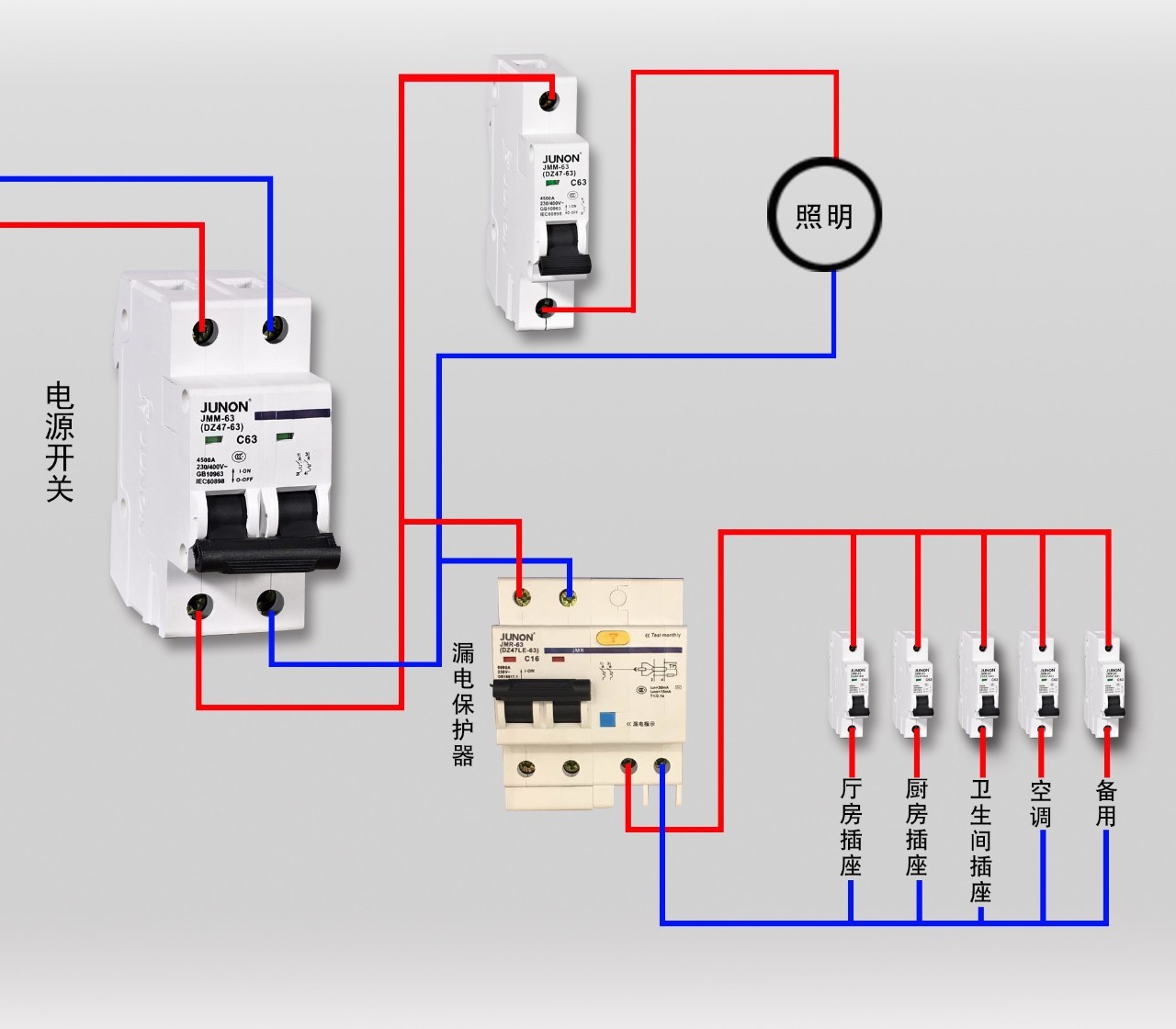

通过漏电开关中的火线连接到家用的总开关电闸，在通过火线连接到各个房间的开关，因为零线是公用的，分开到每个房间就行了。
3、在安装家用的配电箱之前，一定要把所涉及的设备买齐全，测量家用电路的额定电流以及工作电压是多少，按照家用的电路的电源进行配置一个相近的配电箱。

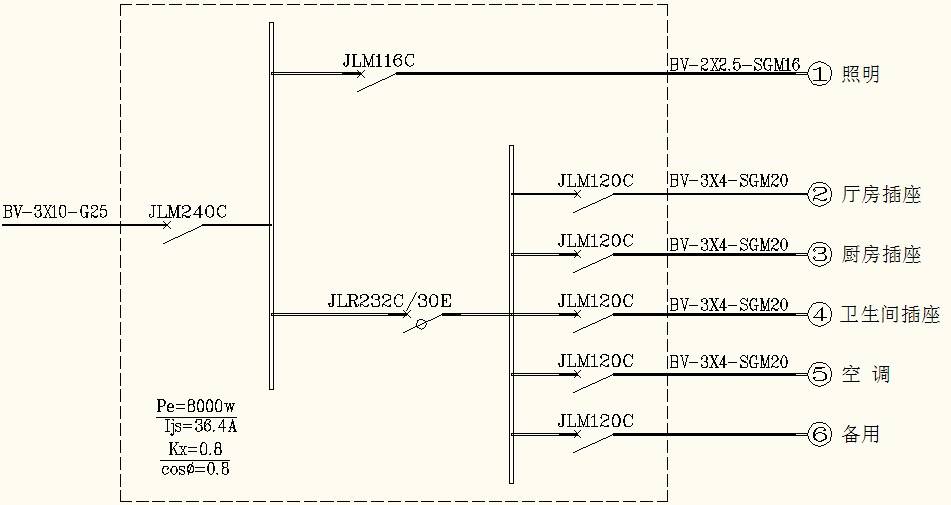

然后再设计一个家用配电箱接线图，通过这个家用配电箱接线图进行施工安装，这样全程的流程走下来，安装也非常方便，有了家用配电箱接线图的指示，会让你事半功倍。
温馨提示：
关于电路设备的安装
还是要找专门的师傅进行安装
毕竟电是一个很危险的东西
不能随便触碰的
